EPSON
Endeavor PT100E
液晶一体型 コンパクトPC

2020年11月使用開始

液晶一体型 コンパクトPC

メーカー:EPSON

商品名 :Endeavor PT100E

モニタ :21.5型 1920×1080

CPU  :Core i7-3770S

ディスク:デュアルドライブ仕様

発表年月:2013年1月~


  1. Endeavor PT100E の 特長
  2. 液晶一体型 コンパクトPC を 選んだ理由 と入手

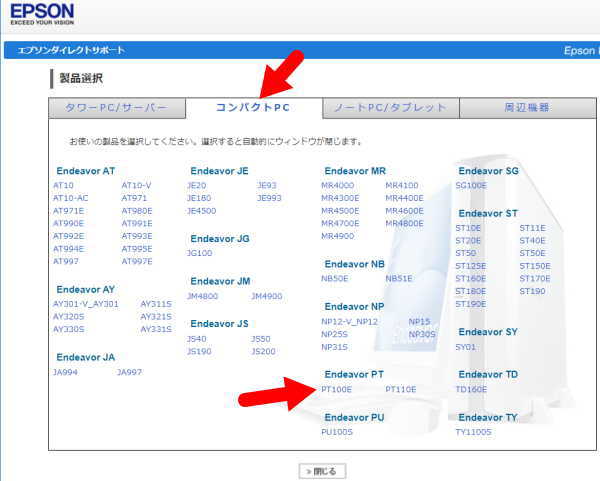

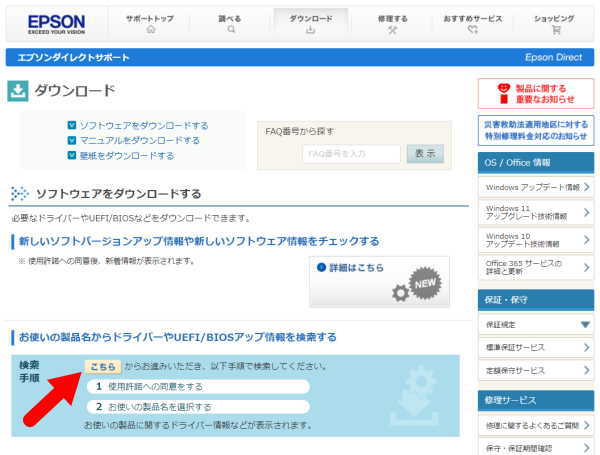

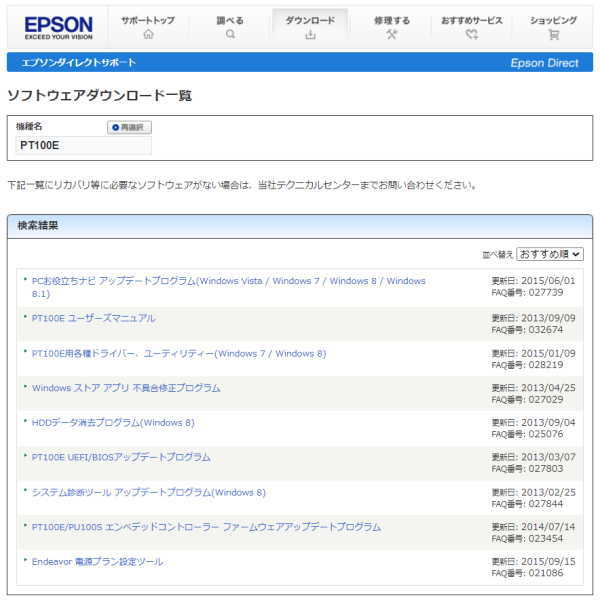

  3. ドライバ等の入手先ホームページ
  4. Endeavor PT100E の 規格表
  5. ディスクドライブ用の設定が古いので変更
  6. Webカメラの追加(仕様・ドライバ・アプリ)
  7. 本体の 正面・背面・側面 の 画像
  8. 正面背面側面 の 各端子 や ボタン の名称
  9. 内部の 部品取り付け部分の 画像
  10. 本機をディスプレイとして使用する時の手順
  11. Wake On LAN が機能しないので対策(Windows 10)
  12. SDカードを刺しても認識されず、読み書き出来なかったので対策
    Realtekのドライバーをインストールして解決
  13. 実際に使用して、消費電力を測定
  14. 同型の PT100E と PT110E仕様を比較
  15. 実際にコンパクトPCを使用した感想

Endeavor PT100E の 特長
  1. Core i7 というCPUのお陰で、通常の作業は支障なくこなすことが出来る
  2. ノートパソコンと比較し、大きく見やすい画面サイズや、使い慣れた大きめのキーボードを使用できる
  3. 液晶ディスプレイとPC本体を一緒にした、液晶一体型スタイルを採用し省スペースなデザインを採用
  4. ディスプレイは21.5型(フルHD 1920×1080)と余裕のあるサイズなので、ノートPCより大きく見やすい画面でストレスなく作業が行える構成
  5. 設置場所では、自分の背中にあるサッシの光が画面に反射する環境ですが、液晶画面がノングレアなので、光の反射がほとんどなく見やすい。
  6. ストレージは、高速なSSDと大容量のHDDをデュアルドライブとして搭載できる
    (商品説明には無く、入手後裏ブタを開けてわかった項目です)
  7. メモリ最大搭載容量は、仕様書の規格では合計最大8GBですが、実際は16GBまで取り付け可能でした。
    (プロセッサーが対応する最大メモリー容量が32GBなので、入手後実際に取り付けて確認した項目です)
  8. デスクトップPCながら、バッテリーを内蔵している
    間違ってコンセントを抜いたり停電発生時でも、突然電源がオフになることがないため、余裕を持ってデータ保存を行い、万一の時の損失を最小に抑えることができる
  9. 発熱の低い省電力版CPUに、稼働部品のないSSDを組み合わせることで、ノートPCと同程度の省電力と静粛性を達成できる

液晶一体型 コンパクトPC を 選んだ理由と入手

2020年11月現在

今までは手軽でコンパクトなノートパソコンを使用していましたが、画面が小さいため編集作業がやりづらく時間がかかるため、20インチの外付け液晶モニタ(1600x900)を取り付けて作業していました。

しかし、別置きの本体から液晶モニタやUSBキーボードへの配線が結構邪魔で気になっていました。


今までは液晶一体型 コンパクトPCの存在を知りませんでしたが、ヤクオフ検索中に偶然液晶一体型のコンパクトPCが目にとまりました。

  • ヤクオフでノートパソコンよりお手頃価格で出品されていました
  • 液晶モニタの裏に本体が内蔵されているとは思えないぐらい薄い
    今まで使用していた液晶モニタと同じぐらいの厚み
  • 別置きの本体が必要なくテーブル回りも少しすっきりすると判断
  • 21.5型の画面で解像度が 1920×1080 と高いので作業が楽
  • Core i7 の CPUを搭載しているので、パワーアップが期待できそう
  • ホームページの作成・編集やネット閲覧には充分な能力がある
  • ちょっとした動画や画像の編集に使用しても問題なさそう

持ち歩きするためのノートパソコンは別にあるので、テーブルに座って楽に作業できる大きなモニターが特に気に入りました。

2020年11月18日
Yahooオークションにて本体のみ入手

落札価格7,150円 + 送料2,068円 - 限定割引500円=税込8,718円

(落札時 メモリ 8GB、HDD 無し、DVD-RAM UJ8C0、AC電源 無し)

同時期にヤクオフで、CPU単品 Core i7-3770S が10,000円前後、メモリ8GBが3,300円で出品されていたので、比較してもお買い得でした。

HDD、SSD、電源アダプタは手持ちの余ったものを使用しました。

Endeavor PT100E の 規格表

2020/11 現在の内容です。

Endeavor PT100E の ホームページにて確認

液晶一体型 コンパクトPC
商品名 ・ 規格 ・ 内容
OS Windows 10 Pro 64Bit
(Windows 7 のIDで認証されました)
メーカー

型番
EPSON
モデル名:Endeavor PT100E

(発売開始年月:2013年1月)
CPU 省電力版 Core i7-3770S (第3世代)
3.1~3.9GHz キャッシュ8MB
(Ivy Bridge 4コア8スレッド 65W 22nm)
CPUソケット:LGA1155
デスクトップパソコンと同じ規格
チップセット インテル H61 Express
USB3.0
コントローラー
Texas Instruments
USB 3.0 xHCI Host Controller
グラフィック CPUに内臓
Intel HD Graphics 4000
液晶モニタ- ノングレアパネル
21.5型TFT LEDバックライト
1920×1080(フルHD)
可視域対角 約54.6cm
横幅47.7cm、縦27cm
メモリ

SODIMM
仕様書の規格は、合計最大8GBですが
実際は16GBまで動作確認できました

PC3-12800 2スロット 1.5V用
(DDR3-1600 SDRAM 204ピン)
デュアルチャネルに対応

現在装着:8GB+4GB=12GB
ADATA製 8GB PC3L-12800S(1.35V用)
SanMax製 4GB PC3-12800(1.5V用)

容量が異なるメモリを装着した場合は、少ないメモリに合わせた容量までデュアルチャネル動作となり、容量差分がシングルチャネル動作となります
内臓ディスク

3.5インチ
2.5インチ
デュアルドライブ
3.5インチ SATA2(300MB/s)仕様
デスクトップパソコンと形状が同じ

現在の装着品は
Western Digital WD5000AZRZ
Blueシリーズ
500GB SATA3.0 5400rpm 64Mbyte
2.5インチ SATA2(300MB/s)仕様
専用マウンタを使用して取り付け

現在の装着品は
サムスン SSD 750 EVO
250GB SATA3.0
SATA2 対策で RAPID mode をセット
CD/DVD 購入時 DVD-RAM UJ8C0
厚さ 12.7mmタイプ
ノートパソコンと接続端子形状が同じ

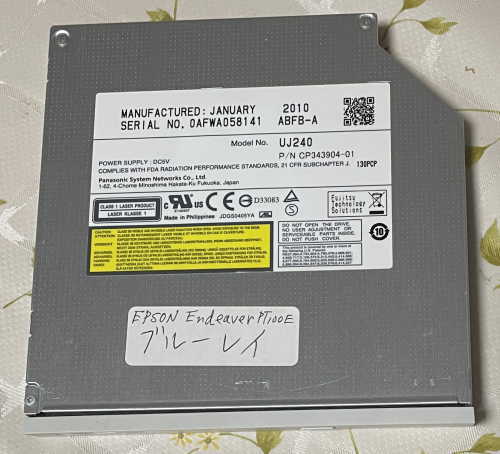

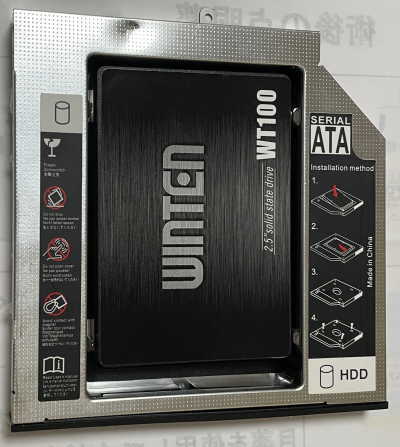

購入後 交換
Panasonic Blu-ray UJ240
内蔵カメラ 無し

USBカメラを取り付けて使用
Logicool HD WEBカメラ C270
キーボード PS/2 Microsoftキーボードを使用
マウス USBワイヤレスマウスを使用
有線LAN Ethernet 10/100/1000Base-T
インテル製82579Vコントローラー

Wake On LAN/ジャンボフレーム 対応
無線LAN 非搭載

(USB接続で 必要な時に取付け)
BUFFALO WLI-U2-KG54
IEEE802.11 g/b
2.4GHz(最大54Mbps)
Bluetooth 非搭載

(USB接続で 必要な時に取付け)
USB接続 Bluetooth使用
サウンド Realtek製ALC269-VB
入出力
端子

2 x USB3.0 ポート
5 x USB2.0 ポート
1 x LAN端子(10/100/1000対応)
1 x HDMI出力端子
1 x HDMI入力端子
VGA出力端子無し
サウンドジャック: スピーカ / マイクロフォン
2 x ミニDIN PS/2のキーボードとマウスの接続に使用

ブリッジ
メディアスロット

括弧は最大認識サイズ
SD(2GB) Class 2,4,6,10/
SDHC(32GB) Class 2,4,6,10、UHS-l
SDXC(2TB) Class 2,4,6,10、UHS-l
メモリースティック(128MB)
メモリースティックPRO(32GB)
メモリースティックPRO-HG(32GB)
メモリースティック-XC(2TB)
メモリースティック-XC-HG(2TB)
MMC(4GB)
機能の切り離し : UEFIにて可

電源 ACアダプター仕様
出力 : DC19V 6.3A
電源容量 : 120W
型番 : PA-1131-07CL

純正の電源が無いため所有の電源使用
19V 6.32A(富士通製品)
消費電力 商品規格
最大構成時 132.8W
通常時 52.0W
スリープ時 2.8W
電源オフ時 0.9W
実際に消費電力測定
バッテリー

駆動時間
Model No : BT3211-B
11.1V / 5600mAh (Li-ion)
約2.2時間
(PT110E と共通部品)
重量
寸法
約6.3kg
幅540×高さ419mm×奥行77
本体のみの厚みは 約5cm

SATA2.0 対策で
Samsung SSD に RAPID mode をセット

このコンパクトPCは、SATA2.0で転送速度が300MB/Sの為、SATA3の半分の転送速度になっています。

HDDの場合はあまり影響はありませんが、
SSDの場合は転送速度が大きいため上限が抑えられ、本来の性能も抑えられてしまいました。

Samsung SSD は RAPID mode を利用できるので、アプリ Samsung Magician の RAPID mode を有効にしてパフォーマンスを上げてみました。

測定には、CrystalDiskMark Ver6.0.2 x64 を使用しています。

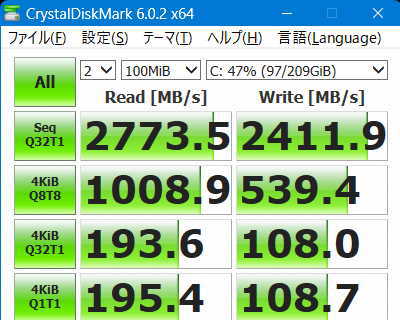

Samsung SSD
750 EVO 250GB
RAPID を有効
Samsung SSD
750 EVO 250GB
RAPID を無効

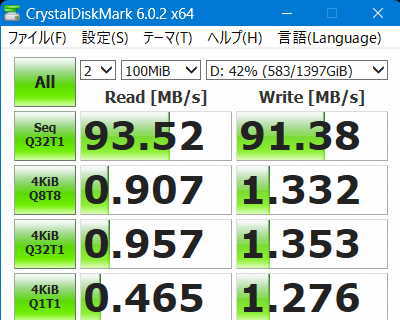

3.5インチ HDD
Western Digital
500GB 5400rpm


SATA2.0 と 3.0 の比較の目的で

Dogfish製 mSATA SSD120GB を2.5インチアダプターに取り付け、SATA3.0にセットして測定したものと、SATA2.0にセットして測定したものを比較してみました。

参考に Samsung SSD 750 EVO 250GBをSATA2.0にセットして測定したものも並べてみました。

測定には、CrystalDiskMark Ver6.0.2 x64 を使用しています。

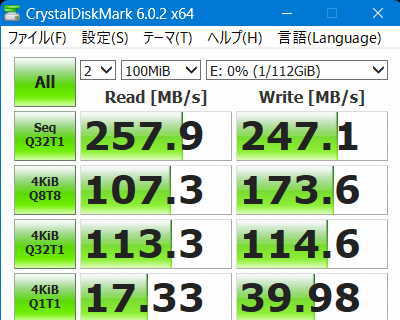

SATA3のパソコンに
取り付けて測定

Dogfish製
mSATA SSD120GB
2.5インチアダプター取付

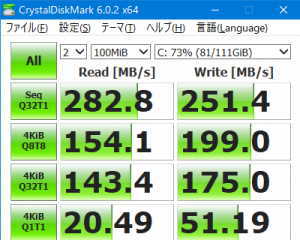

SATA2


Dogfish製
mSATA SSD120GB
2.5インチアダプター取付
SATA2

(参考)
Samsung SSD
750 EVO 250GB
RAPID を無効

2.5インチアダプターに取り付けると転送速度が低下しますが、それでもSATA2.0と3.0では転送速度に差が出ます。

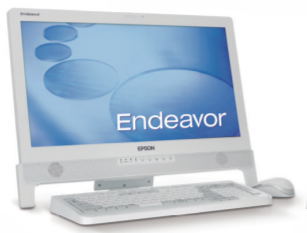

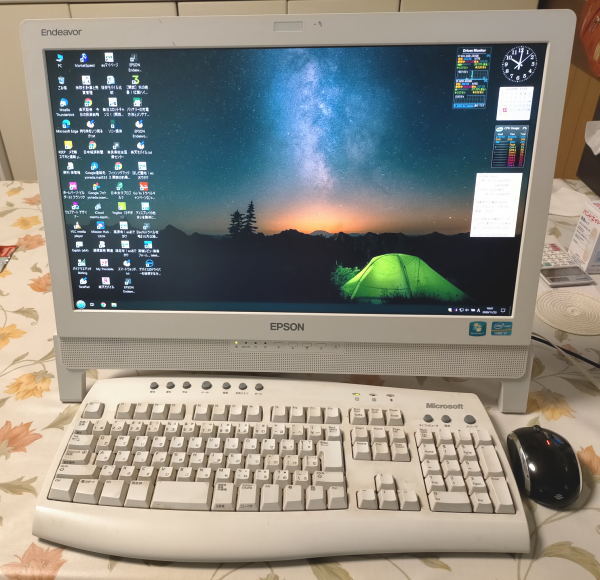

本体の 正面・背面・側面 の画像

画面は21.5インチ1920×1080(フルHD)で、編集作業には充分です。

画面の液晶部分の寸法は、横47.8cm x 高さ27cm。

Windows 10 Pro 64ビット使用。

便利なガジェットも画面の右側に追加しています。

キーボードを使用しない時は、画面下の足の間に押し込めば手前が広くなります。

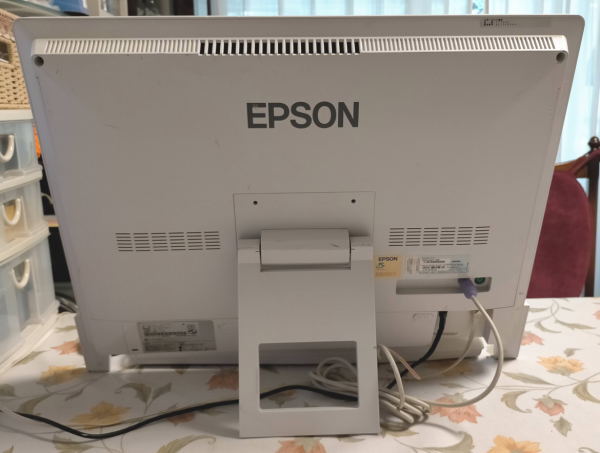

背面はすっきりしていますが、電源コード・有線LAN・キーボードのコードが邪魔なのでまとめる予定。

無線LAN 及び USB又はBluetoothのキーボード にすれば、電源コードのみになりスッキリさせることが出来そうです。

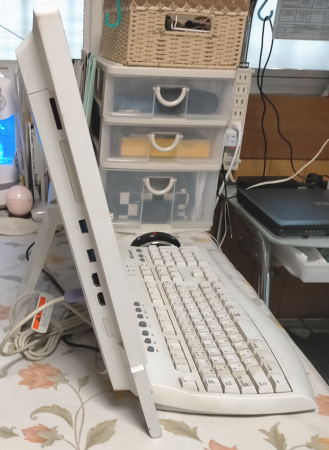

側面から見ると本体の厚みは5cmと非常に薄く、スッキリしているので満足しています

正面・背面・側面 の 各端子やボタン の 名称

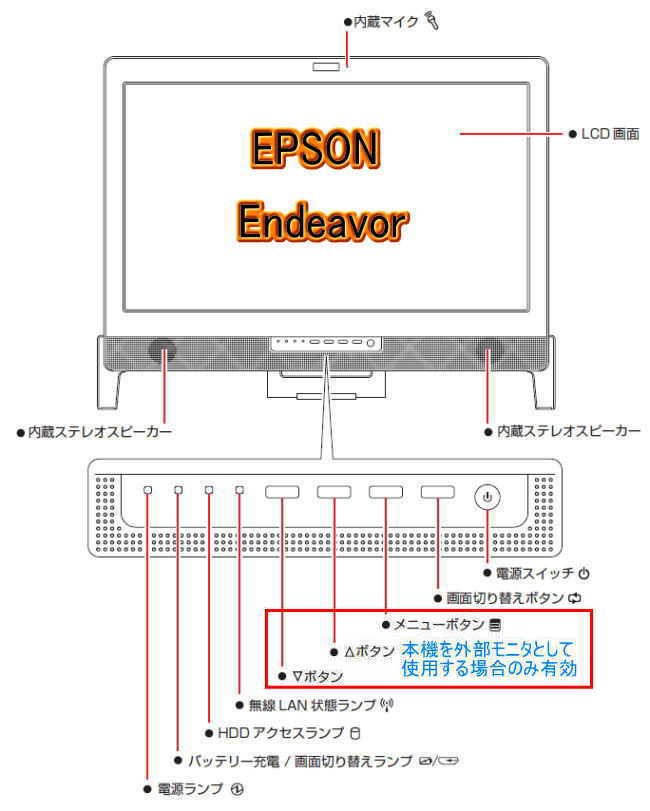

正面の端子と名称

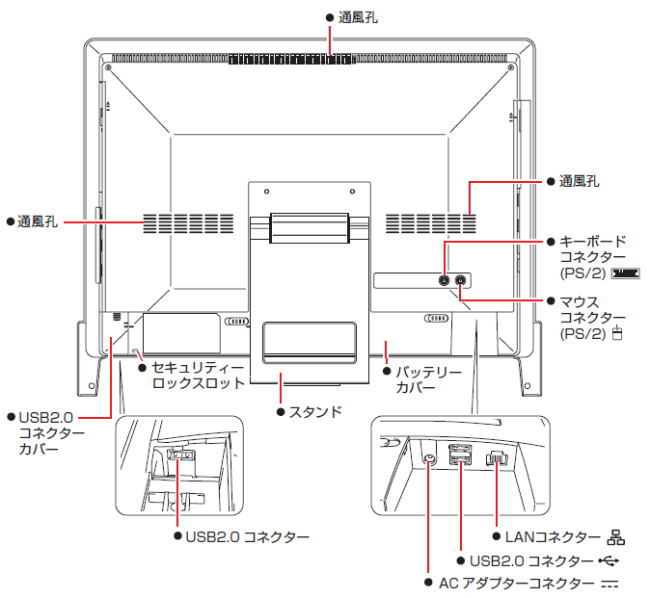

背面の端子と名称

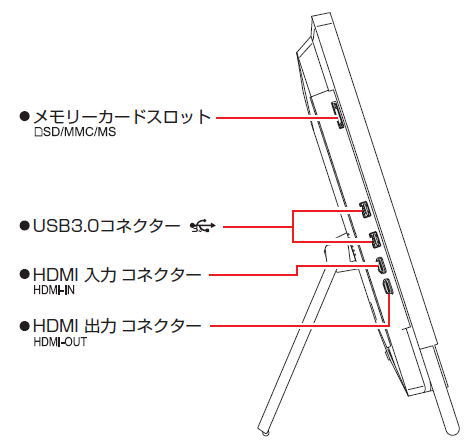

右側面の端子と名称

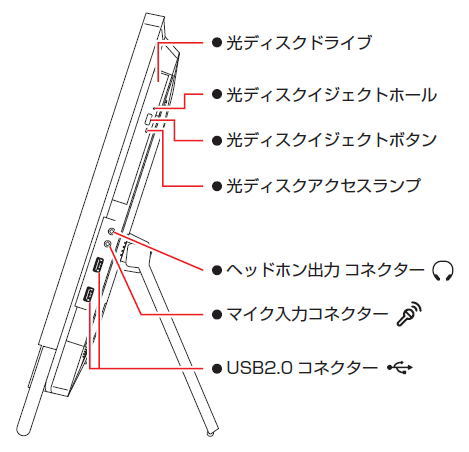

左側面の端子と名称

内部の 部品取り付け部分の 画像

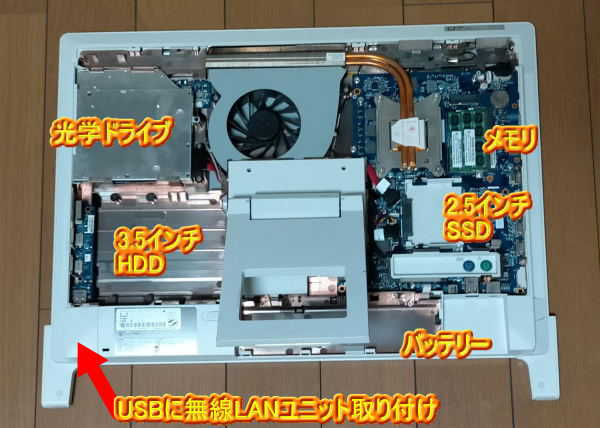

背面のカバーを外した画像

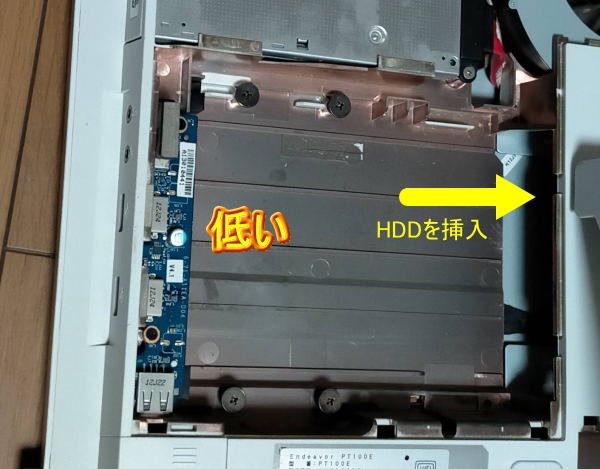

3.5インチベイのHDD取り付け部分の画像

本体入手時には、3.5インチHDD取り付け専用マウンタが有りませんでした。

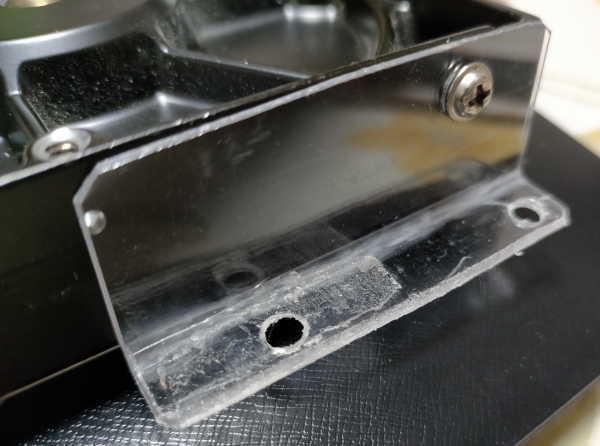

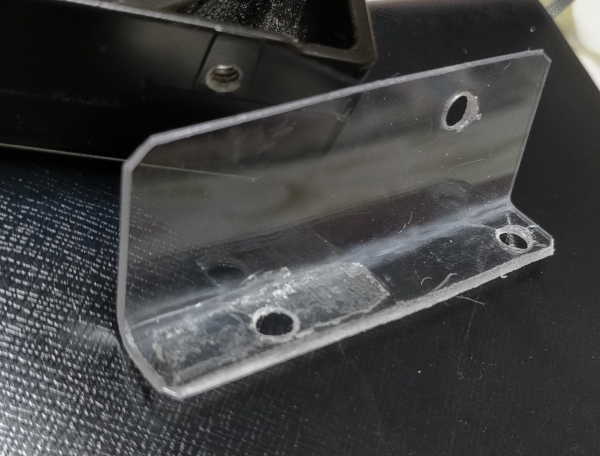

専用マウンタの入手が難しいので、加工が楽な 1mm厚のプラスチック板を加工して製作してみました。

L字型に曲げて簡単なアングルを作り、HDDを端子に差し込みHDDが水平になる位置に止める穴を1ヵ所あけました。
左右対称に2個作成。

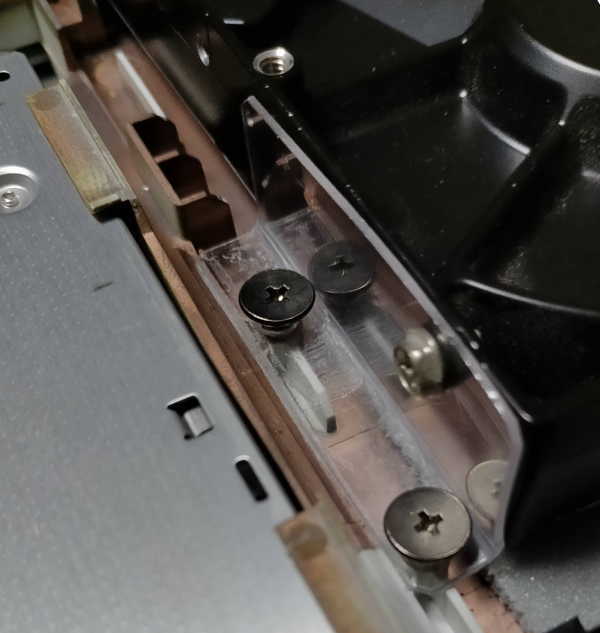

左右のLアングルを、まずHDDにビス止め。


HDDを端子に差し込み、パソコンに固定するネジ位置を2ヵ所マークして穴をあけます。

パソコンに2ヵ所ビス止めをすると、HDDはしっかりと固定されました。

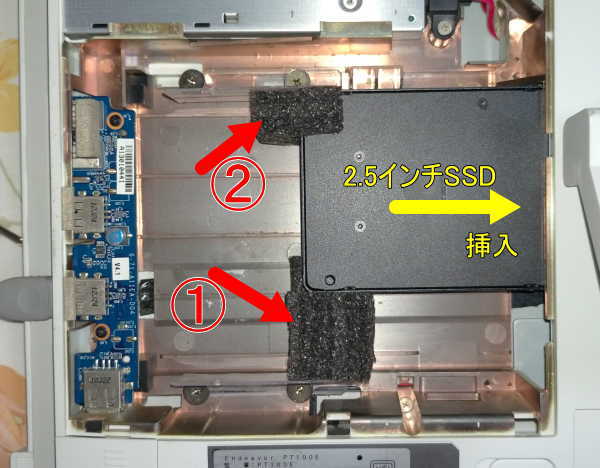

3.5インチベイのHDD取り付け部分に
2.5インチSSDを取り付ける時

2021年5月に、3.5インチHDD取り付け部分にSSDを取り付けてみました。

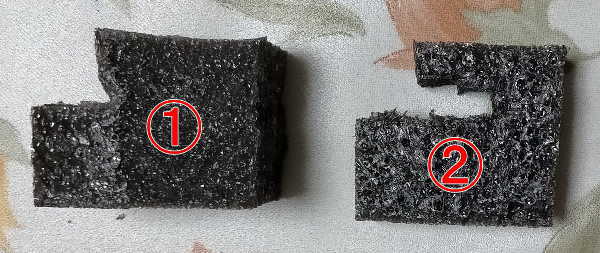

2.5インチSSDを取り付けるために、スポンジを加工してSSDが宙に浮くのを少しでも固定し、隙間を無くしています。


本体との隙間を無くすようにコーナーにスポンジを挟み、スポンジの片面は両面テープで固定しています。

通常の使用では本体の移動はほとんどないので、SSDに余分な力は加わらないと思います

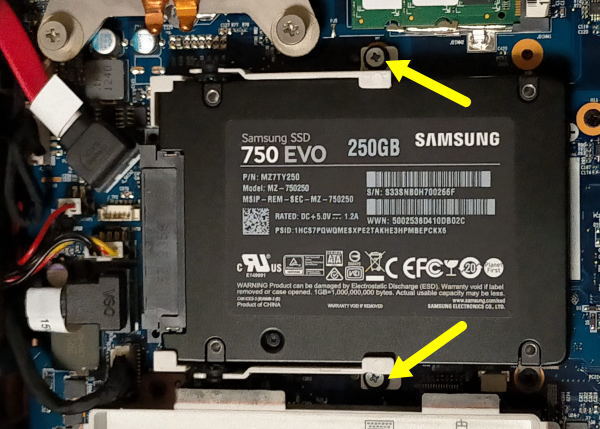

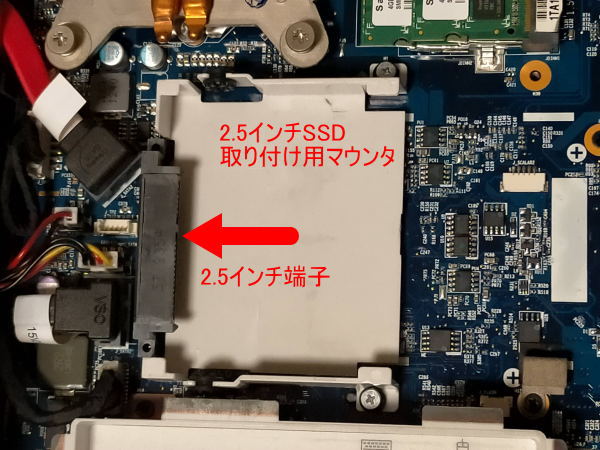

2.5インチベイのSSD/HDD 取り付け部分の画像

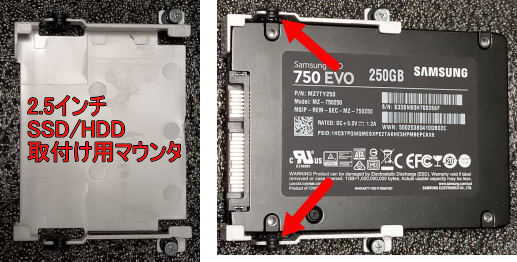

2.5インチベイには、SSD/HDD 取り付け用の専用マウンタが付いていました。


黄色の矢印部分の2本のネジを緩め、取り出したマウンタに赤い矢印の部分にネジ止めしSSDを取り付ける。


2.5インチSATA端子に差し込み、黄色の矢印部分のネジ2本で固定します。

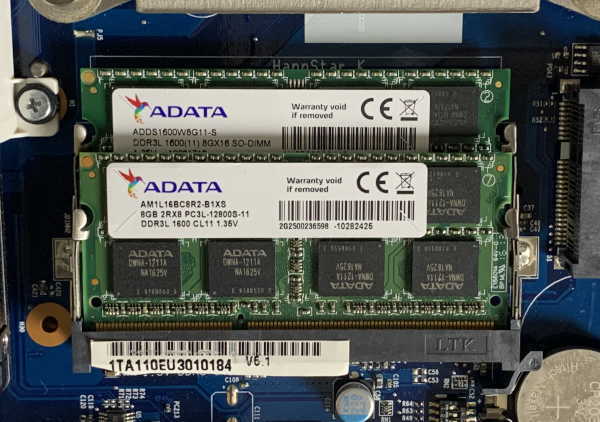

メモリ取り付け部分の画像
最大搭載メモリ以上に増設可能でした

メモリは2枚取り付け可能。

最大メモリ搭載量は、


これを参考にし、マザーボードとBIOSに問題が無ければ、16GBまでは実装出来そうと期待し、手持ちのメモリ 8GB+4GB=12GB を取り付け確認。

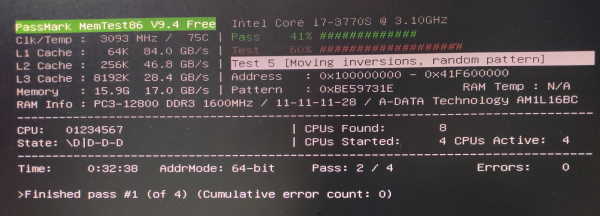

予想通りに認識できましたので、Memtest86+ を使ってメモリのテストを実施し問題ないのを確認しました。


BIOSとWindows 10 Pro 64Bit でもメモリ認識の確認ができました。

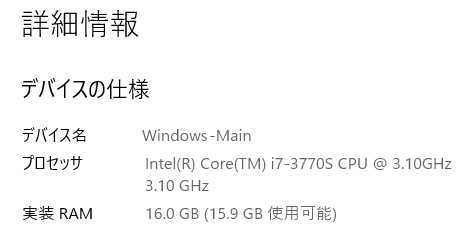

●Windows のシステム画面の一部

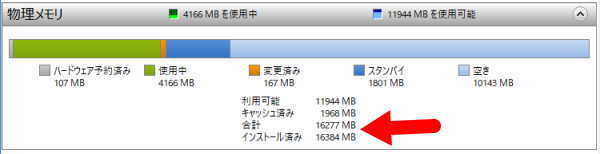

●タスクマネージャーの物理メモリ画面の一部


このパソコンのメモリは 1.5V用を使用するようになっています。しかし最近販売されている 1.35V用のメモリは、ほとんど 1.5V用のパソコンにも取り付け可能。

1.35V用と 1.5V用のメモリを混在しても問題ありませんでした。

2021年01月08日に下記メモリを取り付けてみました。

12GB のメモリ搭載で正常に動作しています。

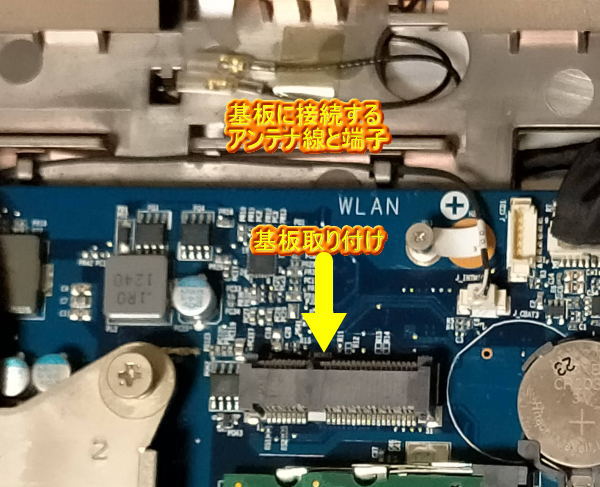

内臓タイプの無線LAN/Bluetooth 取り付け部分の画像

メモリ取り付け部分の少し上に無線LANユニット取り付けスパースと端子があります。

無線LAN用のアンテナ線も有ります。


専用の無線LANユニットが手元に無いので取り敢えず、手持ちのUSB接続の無線LAN子機を外付けで使用しています。

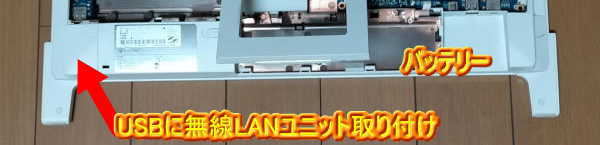

USB外付けタイプの無線LAN 取り付け部分の画像

裏側から見て、左足の少し上に隠して取り付けできるUSB端子があるので、ここに取り付けています。


取り付け部のカバーを外し、USB2.0端子に差し込み、カバーを取り付けると外観からは見えなくなるので内臓のようになります。

画像のアダプタはサブのパソコンで使用したので、現在は他のアダプタを使っています。

(取り付けた手持ちの無線LAN子機

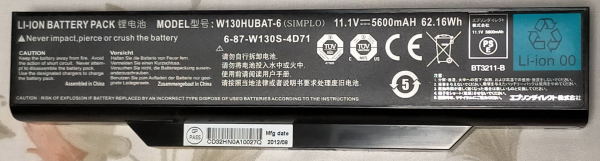

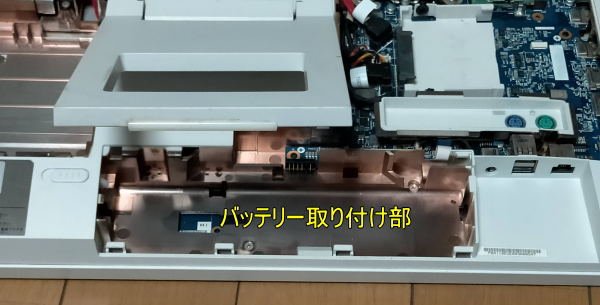

バッテリー 取り付け部分の画像

ノートパソコンと同じように、バッテリーが付いています。


バッテリーの容量は5600mAHです。

消費電力が大きいので規格で2時間でも1時間程度持てば良いと思います。

あやまってコンセントを抜いたり、停電時にはデータを守ってくれます。

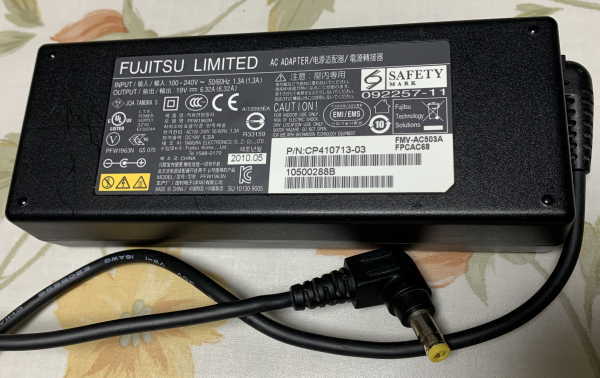

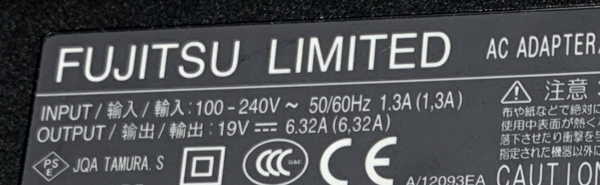

ACアダプターの画像

純正品が無いので手持ちの互換品を使用しています。

19V 6.32A(富士通製品)、コネクタ 外形 約5.5mm、内径 約2.5mm

本機をディスプレイとして使用する時の手順

別のコンピューターと本機をHDMI接続し、モニターとして使用する方法です。

HDMI出力コネクターが搭載されているコンピューターのみ接続可能です。

  1. 本機をACアダプターに接続
  2. 本機と、本機に接続するコンピューターの電源を切ります
  3. 別のコンピューターのHDMI出力コネクターと、本機左側面のHDMI入力コネクターをHDMIケーブルで接続します
  4. 本機前面の画面切り替えボタン()を4秒間長押しし、バッテリー充電/画面切り替えランプ()が緑色に点灯したら、離します
    (バッテリー充電時は黄色に点灯)
  5. 画面に「Input Source HDMI」と表示されます。
    ※ 本機の電源を入れる必要はありません
  6. 接続したコンピューターの電源を入れます
  7. 接続したコンピューターからの映像が、本機の画面に出力されます
    映像が画面に出力されない時は、接続したコンピューターの設定を確認
  8. 画面表示を終了する場合は、本機前面の画面切り替えボタン()を4秒間長押しし、バッテリー充電/画面切り替えランプ()が消灯したら、離します
    (バッテリー充電時はオレンジ点灯)

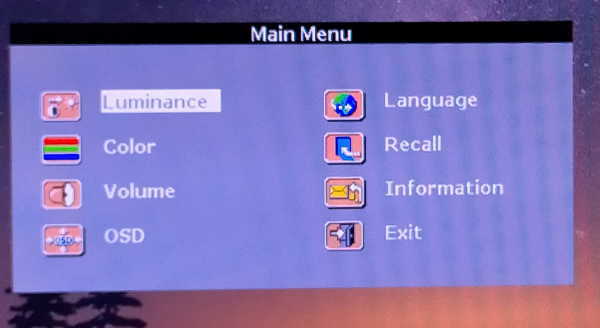

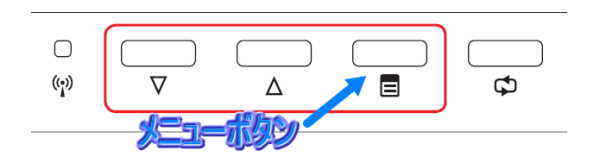

外部モニタとして使用している時に、本機前面の「メニュー」ボタンを押すと、下記のようなメニューが表示され、色々調整できます。

Windows 10 で Wake On LAN が動かないので対策

PCの電源オフやスリープの状態から電源オンにするには、PCの「Wake On LAN」という機能を使います。

しかし、スマホにインストールした「WakeUpOnLan」を使って、本機をオンしようとしましたが、Windows 10 を新規インストールして使用している本機ではうまく動作しませんでした

対策の為、下記の3項目の確認を行いました

  1. まずBIOSの設定を確認してみると、「Wake On LAN」の機能は「Enabled」となっていました
  2. 必要条件として、Windows 10 の「高速スタートアップ機能」は無効にしています

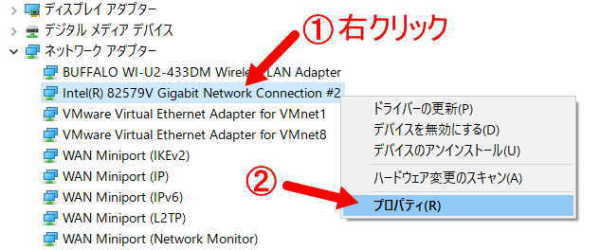

  3. デバイスマネージャーでネットワーク・アダプター 82579V のプロパティを開く
  4. 詳細設定」で「Wake On LAN」の設定が有効になっているか確認。
    電源の管理」で
     □このデバイスで、コンピューターのスタンバイ状態を解除・・・
    にチェックが入っているか確認

調べると、4.の「Wake On LAN」関連の設定の項目が全くありませんでした。

Windows10に標準でインストールされるドライバは、通信するだけならば何の問題も有りませんが、「Wake On LAN」を使う場合の設定ができないようです。

「Wake On LAN」を使う為には、対応したドライバーを入手してインストールと設定が必要です。

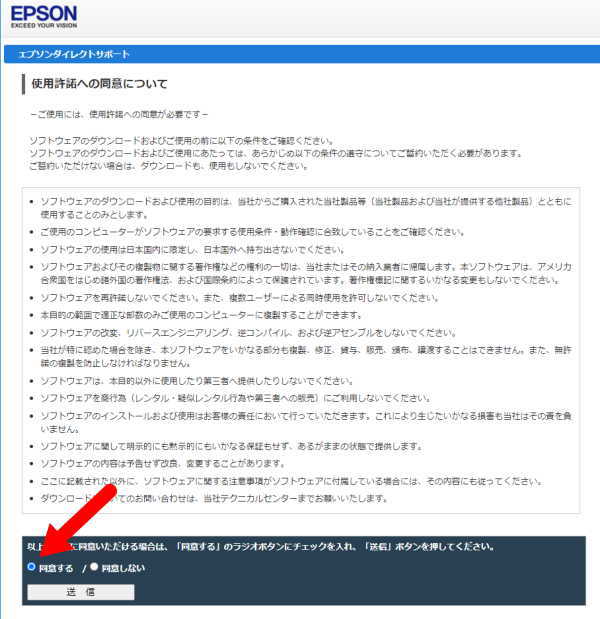

  1. Epsonのホームページには、Windows 8 のドライバーしかないので、
    インテルのホームページからダウンロードしました。
    • 入手したファイルは、インテル 82579V ギガビット・イーサネットに対応した Ver23.4 です
    • 画面右下の動作確認一覧で 82579V 対応が確認できます
    • 入手したファイルは、PROWinx64.exe
  2. 入手したファイルをダブルクリックして実行すると必要なドライバをインストールしてくれます。
    うまくインストールできない時は、デバイスマネージャーのネットワーク・アダプター 82579V を右クリックし、現在のドライバをアンインストールしてから実行するとインストールできます

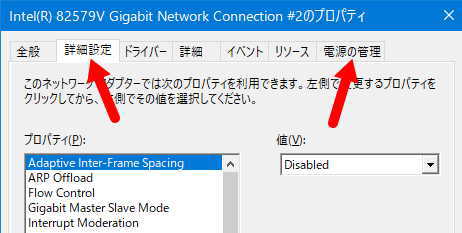

  3. デバイスマネージャーでネットワーク・アダプター 82579V のプロパティを開き
    詳細設定」で「Wake On」関連の設定を全て有効にします

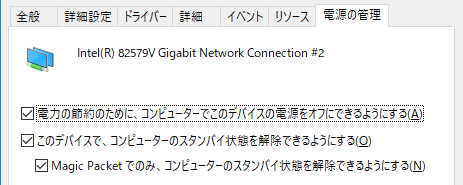

  4. 同様に「電源の管理」で
     □このデバイスで、コンピューターのスタンバイ状態を解除・・・
    にチェックをつけます
  5. 本機をオフにした状態とスリープの状態で、スマホにインストールした「WakeUpOnLan」を使って確認すると、うまく動作しました

消費電力を測定

実際の使用時にどのくらい電気を使うか、ワットモニターで測定してみました。

純正のAC電源アダプタ DC19V 6.3A が無いので、手持ちの 19V 6.32A(富士通製品) の電源を使用しています。

通常終了時は、次回の起動が速くなるように、スリープで終了しています。

(参考)
今まで使用していたノートパソコン+外付け20インチモニターの消費電力も付け加えました。

状態 本体
バッテリー取外し時
(参考)
ノートパソコン
dynabook B552/H
+外付け20インチ
作業時 45~max88W 43~55W
スリープ時 2.1W 1.1W
シャットダウン時 1.2W 0.7W
DC電源
無負荷時
0W 0W


ワットモニターに約半月間接続して測定した結果、

1年間の電気代は 約3,000円 が一応の目安となりました。

実際にコンパクトPCを使用した感想

2021年1月現在、このパソコンをメインで使用しています。

  1. デスクトップパソコンのような別置きの本体が不要なので、置き場所がスッキリ
  2. 21.5インチ 解像度1920×1080(フルHD) の画面なので表示量が多く作業が楽
  3. 2.5インチ と 3.5インチ のSATA端子があり、SSDとHDDのデュアルドライブが出来る
  4. 欠点として、SATAの規格がSATA2(300MB/s)なのでSSDの性能が半減している
    対策として、Samsung SSD に RAPID mode をセット
  5. SSDにWindows 10 をインストールしているので起動やアプリが速い
    電源投入からWindows操作可能まで約20秒
  6. ディスクドライブ用の設定が古いので変更
    変更しても速度改善などの実感は有りませんでした。
     SATAモードを IDE から AHCI に変更
     BOOT Mode を レガシBIOS から UEFI に変更
     MBRファイル形式 を GPTファイル形式 に変更
  7. Core i7 の為、通常の作業には不便を感じないぐらいの処理能力がある
  8. 通常はスリープで終了しているので、即使用開始できます
  9. 誤ってコンセントを抜いてもバッテリーを内蔵しているので安心です
  10. HDMI端子 の入力と出力がある
  11. USB3.0用 の コントローラーを搭載しているが、端子が2個なので物足りない
  12. 仕様書を見ると、最大メモリ搭載量は8GBですが、実際には16GB取り付けても正常に認識し動作しました
