所有SSDの一覧

HDDを使用している今までのパソコンでは、シャットダウンからの起動時間が徐々に長くなり最近は4分前後かかっていました。

これを改善する方法を検索し、効果の大きいSSDの導入に決定。

使用中のシステムをHDDからSSDにクローンコピーしただけにもかかわらず、シャットダウンからの起動時間が15～40秒前後にまで驚異的に短縮されました。

mSATAタイプ MLCタイプ 2019/10/15～ Dogfish SSD 120GB （実物の画像）外形 5cm x 3cm	中国製の安い商品をAmazonにて購入　2019年10月購入通販の画像と現物が少し異なるので、写真を撮っておきました。 3年保証となっていますが中国製で販売会社も中国なので手続きが心配です。ベンチマークをとってみると他社製とあまり変わらないので性能は大丈夫そうです。 2019年11月05日現在　総書込み量　137GB 　使用時間　　509時間 acer ASPIRE 5750 P5WE0 で使用中
mSATAタイプ MLCタイプ 2020/01/05～ Toshiba SSD 128GB （実物の画像）	Toshiba SSD THNSNJ128GMCU 2014年頃に製造されたと思うベンチマークをとってみると他社製とあまり変わらないので性能は大丈夫そうです。ノートパソコン TOSHIBA dynabook R734/Mに内蔵されていたSSDです。 2014年に製造された中古のノートパソコンを2020年1月5日に入手した時点の確認　電源投入回数　3,144回　使用時間　　　9,244時間
2.5インチ TLCタイプ 2021/06/27～ WINTEN製 SSD WT100　120GB	使用頻度が少ないのでお手頃価格の商品を購入　2021年06月26日購入内蔵2.5インチ 7mm（9mmアダプタ付き）保証期間 5年メーカーのホームページベンチマークの測定
2.5インチ TLCタイプ 2020/12/19～ Crucial クルーシャル SSD BX500　240GB	中国製の安い商品を楽天市場にて購入　2020年12月購入 Crucial BX500 CT240BX500SSD1 SATA 6.0Gb/s 内蔵2.5インチ 7mm 保証期間 3年ベンチマークの測定（サムスン SSD 750 EVO　250GBと比較）
2.5インチ TLCタイプ 2016/09/02～サムスン SSD 750 EVO　250GB	SSD 750 EVO MZ-750250B/IT(規格表) 商品の保証は、3年間又は総書き込みバイト量が 70TBに達した日のいずれか短い方となっていました 2019年11月05日現在　総書込み量　6,915GB 　使用時間　　6,385時間ベンチマークの測定（ Crucial SSD BX500　240GBと比較）
2.5インチ MLCタイプ 2013/04/08～サムスン SSD 840 PRO　128GB	SSD 840 PRO MZ-7PD128B/IT(規格表) 商品の保証は、5年間又は総書き込みバイト量が 73TBに達した日のいずれか短い方となっていましたベンチマークの測定

所有SSDの規格表

型番			2016年09月02日購入サムスン MZ-750250B/IT	2013年4月購入サムスン MZ-7PD128B/IT
容量			250GB	128GB
NAND型フラッシュメモリ			TLC	MLC
インターフェース (転送速度：規格値)			SATA3.0　6Gb/s (SATA 3Gb/sおよびSATA 1.5Gb/s互換)
フォームファクタ			7mm厚2.5インチHDD互換
搭載デバイス	外形寸法(L×W×H)		100 × 69.85 × 6.80 (mm)	100 × 69.85 × 7 (mm)
	質量		最大50g	61g
	NANDフラッシュ		Samsung NAND Flash Memory	2xnmクラス Toggle DDR2.0 (400Mbps)
	コントローラ		自社製コントローラ
	キャッシュメモリ容量		256MB	256MB LPDDR2
パフォーマンス	シーケンシャル	読み出し	540MB/s	530MB/s
	シーケンシャル	書き込み	520MB/s	390MB/s
	4KBランダム (QD1)	読み出し	10,000 IOPS	9,800 IOPS
	4KBランダム (QD1)	書き込み	40,000 IOPS	31,000 IOPS
	4KBランダム (QD32)	読み出し	97,000 IOPS	97,000 IOPS
	4KBランダム (QD32)	書き込み	88,000 IOPS	90,000 IOPS
	ターボライトテクノロジー		○	－
	TRIMサポート		○ ※OSが対応している場合	○ ※OSが対応している場合
	ガベージコレクション		○	○
	S.M.A.R.T (自己診断機能)		○	○
	セキュリティ		AES 256-bitフルディスク暗号化(FDE)
	Device Sleep Mode (DEVSLP)		○	－
耐久性	MTBF (平均故障間隔)		150万時間	150万時間
消費電力	動作時 (平均)	読み出し	2.3W	?　5.7W
	動作時 (平均)	書き込み	2.5W	?　5.7W
	アイドル時		50mW	54mW
	DEVSLP時		5mW	－
ソフトウエア	データ移行ソフトウエア		Samsung Data Migration
ソフトウエア	ユーティリティソフトウエア		Samsung Magician Software
保証期間（下記の早いほう）総書込みバイト量（TBW）最大使用期間			保証期間は、下記のTBWと使用期間のいずれか早いほう
			70TB	73TB
			3年間	5年間

SSD の 4Kアライメントを確認する方法と
4Kアライメントを調整する方法

従来のHDDは512バイトセクターですが、NANDフラッシュメモリを採用するSSDは4KB（4096バイト）セクターをとなっています。

4Kアライメントがずれていると、4KBのデータを読み書きする時、4KアライメントでないSSDの場合はセクターを2回アクセスする必要があります。

ずれている場合4Kアライメント調整を行うと、クラスターはSSDフラッシュメモリの最小記録単位に対応できるので、一回の読み書き操作でデータをアクセスできます。

アライメント調整にはフリーのアプリ等を使用して実施可能です。

SSDの性能を充分引き出すためには、4Kアライメントがずれてないことが重要です。

Windowsのシステム情報で4Kアライメントを確認する方法

［Windows］キーと［R］キーを同時に押す
［ファイル名を指定して実行］ダイアログボックスが開きます
「msinfo32」と入力してEnterキーを押す
「コンポーネント」>「記憶域」>「ディスク」に移動
SSDの、「パーティション開始オフセット」を確認
「パーティション開始オフセット」が4096で割り切れるとOK

フリーソフトで4Kアライメントを調整する方法

フリーソフトの EaseUS Partition Master Free を使って SSD 4Kアラインメントを調整する方法です。

4Kアラインメントを調整するドライブを右クリック
メニューの「4Kアライメント」をクリック
左上のボタンを押して実行
再起動が実施され、Windows起動の黒い画面の中でアライメントの調整が実施されます

mSATAのSSDを 2.5インチSATAに変換するアダプタ

（商品名）mSATA TO SATA 2.5" ENCLOSURE

2023年6月現在、 Dogfish SSD 120GBを取付けて acer ASPIRE 5750 P5WE0 で使用中

ヤクオフで新品を送料込み1,289円。ヤクオフの半額クーポンを使って645円でした。

同梱品は、本体・2種類のビス6本・細いプラスドライバ・英語の説明書。

このアダプタを使用することによる転送速度の低下を測定。

組み立てると通常の2.5インチSATAと同じ寸法になります

裏側には端子があります

ふたを開けるとき、矢印の部分を持つと開けやすくなります

両サイドの小さなビスを4本外し、ふたを開けるとmSATAのSSDを取り付ける端子があります

mSATAのSSDを斜めに奥までしっかり差し込みます

差し込んだら、水平まで倒して2本のビスで止めます

ふたをかぶせ、両サイドの4本のビスを止めます

所有している主な HDD

3.5インチ　内蔵型HDD

4.0TB 3.5インチ TOSHIBA製 LHD-DT02ABA400V	4TB SATA3.0 5400rpm 128Mbyte(2023年製) 24時間365日の連続稼動に対応最大連続データ転送速度　176.4 MB/s アイドル時の平均消費電力　2.36W EPSON Endeavor PT100E で使用中ベンチマーク測定
2.0TB 3.5インチ SEAGATE製 BarraCuda ST2000DM008	2.0TB SATA3.0 7200rpm 256MByte（2018年製）最大連続データ転送速度　220 MB/s 動作時の平均消費電力　5.1W アイドル時の平均消費電力　3.9W スタンバイ/スリープ時の電力　0.3W ネットワークディスク IO DATA製の LANDISK HDL-TA1 の1TBと交換して使用中
1.5TB 3.5インチ Samsung HD154UI 2台所有	1.5TB SATA2.0 5400rpm 32Mbyte（2011年製）最大連続データ転送速度　166 MB/s 動作時の平均消費電力　6.3W アイドル時の平均消費電力　5.1W スタンバイ/スリープ時の電力　1W 1台は、外付けハードケースLGB-EKU3 にセットして保管ベンチマーク測定
1.0TB 3.5インチ Western Digital WD10EZRZ Blueシリーズ	1.0TB SATA3.0 5400rpm 64MByte（2018年製）最大連続データ転送速度　150 MB/s 動作時の平均消費電力　3.3W アイドル時の平均消費電力　2.5W スタンバイ/スリープ時の電力　0.4W ネットワークディスク IO DATA製の LANDISK HDL-TA1 に内蔵されていたものを取り出した現在は予備として保管
500GB 3.5インチ Western Digital WD5000AZRZ Blueシリーズ	500GB SATA3.0 5400rpm 64Mbyte（2017年製） 2017年10月03日購入　2年保証最大連続データ転送速度　150 MB/s 動作時の平均消費電力　3.3W アイドル時の平均消費電力　2.5W スタンバイ/スリープ時の電力　0.4W Panasonic ブルーレイレコーダー修理用に購入したが使用せず。現在は予備として保管ベンチマーク測定
500GB 3.5インチ Toshiba DT01ACA050 （薄型）	500GB SATA3.0 7200rpm 32Mbyte（2014年製）動作時の平均消費電力　6.4W アイドル時の平均消費電力　3.7W スタンバイ/スリープ時の電力　1W
500GB 3.5インチ Western Digital WD5000AVCS Greenシリーズ	500GB SATA2.0 5400rpm 16Mbyte（2013年製） Panasonic ブルーレイレコーダーDMR-BWT550に内蔵されていたもの。予備のデスクトップパソコンで使用中
500GB 3.5インチ SEAGATE ST3500830AS 2台所有	500GB STAT2.0 7200rpm 8Mbyte（2008年製） 2台とも予備で保管
160GB 3.5インチ日立 HDS721616PLA380	160GB SATAⅡ/300 7200rpm（2007年製）予備として保管。

2.5インチ　内蔵型HDD

1TB 2.5インチ Toshiba MQ01ABD100	1TB SATA3.0 5400rpm 8Mb（2017年4月製）厚さ　9.5mm　、ディスク枚数　2枚データ転送速度　300 MB/s 動作時の平均消費電力　1.5W アイドル時の平均消費電力　0.55W スタンバイ/スリープ時の電力　- W （Acer　Gateway ne574 から取り出したもの）ベンチマーク測定
1TB 2.5インチ HGST HTS541010A9E680	1TB SATA2.0 5400rpm 8Mb（2014年製）厚さ　9.5mm　、ディスク枚数　2枚データ転送速度　124.75 MB/s 動作時の平均消費電力　1.6W アイドル時の平均消費電力　0.5W スタンバイ/スリープ時の電力　- W ベンチマーク測定
500GB 2.5インチ Seagate ST500LT012	500GB SATA2.0 5400rpm 16Mb（2014年12月製）厚さ　7mm データ転送速度　118.5 MB/s 動作時の平均消費電力　1.2W アイドル時の平均消費電力　0.45W スタンバイ/スリープ時の電力　- W （DELL Inspiron 14 3442 から取り出したもの）ベンチマーク測定
320GB 2.5インチ Western Digital WD3200BPVT Blueシリーズ	320GB SATA2.0 5400rpm 8Mb 厚さ　9.5mm acer ASPIRE 5750 P5WE0 で使用
320GB 2.5インチ TOSHIBA MQ01ABF032	320GB SATA2.0 5400rpm 8Mb（2013年12月製）厚さ　7mm （東芝 dynabook B553/J から取り出したもの）ベンチマーク測定
320GB 2.5インチ TOSHIBA MK3252GSX	320GB SATA2.0 5400rpm 8Mb（2009年製）厚さ　9.5mm （東芝　PATX67HLPPKK から取り出したもの）
100GB 2.5インチ HITACHI HTS541010G9SA00	100GB SATA 5400rpm 8Mb （2006年製）厚さ　9.5mm

HDDをワンタッチ取付・取外し可能な内臓型 HDDケース

Logitec LHR-IS01PU（パープル色）

内蔵型HDDケース・・・パソコンと SATAで接続

2012年9月　1,180円＋送料　で入手。

5インチベイに取り付けて使用

専用トレイ等が必要なく、HDDをダイレクトに交換できるので便利。

中央の銀色のレバーを引くとフタが開く。

HDDを内蔵している状態でフタを完全に開くと、HDDが出てくる。

この状態でHDDを抜き差しする。

SSD/HDDを USBで外付けする変換アダプタ & ケース

3.5インチHDD用
USB変換アダプタ & ケース

両端のネジを2本外して引き抜きHDDを交換します	Logitec LHR-EGEU3F（2018年9月発売） USB3.1 Gen1（USB3.0）とUASP対応テレビに接続して番組を録画可能最大12TBの大容量HDDに対応(現在4TB) タテ置き・横置きのいずれも可能 PC電源連動機能で、数分で自動的に待機状態になりますこのケースを使用したベンチマーク結果。現在内蔵して使用しているHDDは、　 Samsung HD154UI 1.5TB （参考） HDD停止中の待機電力　1～1.2W HDD安定時の動作電力　3.5～4W 3GBの動画をコピー時 6.5W、再生時 3.5W
端子面のネジを1本外して引き抜きHDDを交換します	Logitec LHR-EGEU3F（2011年10月発売）接続は eSATA 又は USB3.0 で可能最大16TBの大容量HDDに対応タテ置き・横置きのいずれも可能数分で自動的に待機状態になりますこのケースを使用した場合と、内臓の場合でベンチマークの数値は測定誤差程度しか変わりません。（参考） HDD停止中の待機電力　2.0W HDD安定時の動作電力　6～6.5W
端子面のネジを1本外して引き抜きHDDを交換します	Logitec LHR-EGU3F（2011年10月発売）接続は USB3.0 最大16TBの大容量HDDに対応タテ置き・横置きのいずれも可能数分で自動的に待機状態になりますこのケースを使用した場合と、内臓の場合でベンチマークの数値は測定誤差程度しか変わりません。（参考） HDD停止中の待機電力　2.0W HDD安定時の動作電力　6～6.5W
	IO DATA HDH-U500SR（2007年発売）接続は USB2.0 3.5インチ SATA500GB内臓（現在は1.5TB）ビス2本を外せば分解でき、内臓HDDを交換できます。 Gセンサーを搭載しHDD本体が傾きや衝撃を感知すると、HDDのヘッドを避難させ、データ損失の危険性を低減する機能を持っていますが、非常に敏感で取り扱いにくいので無効にしています。 Samsung HD154UI をセットして、ネットワークディスク HDL-TA1 のバックアップに使用中
	CoolerMaster X-Craft RX-3SB Silver 接続は eSATA 又は USB2.0 で可能最大 500G までタテ置き・横置きのいずれも可能電源ONで青点灯、アクセス時は赤点灯（参考）待機時の消費電力：3W 安定時の消費電力：7W

2.5インチSSD/HDD用
USB変換アダプタ & ケース

2.5インチHDD/SSD用 USB変換アダプタケース（電源不要）
メーカー　ORICO 2577U3-BK
パソコンとの接続は USB3.0
UASPに対応
効率よくデータを高速転送できる仕様
UASPモードで動いているか確認は、デバイスマネージャーで
9.5 及び 7mm厚に対応
工具不要で取り付け・取り外し可能
このケースを使用すると、内蔵した場合と比較し少し速度低下が発生します
テレビやブルーレイレコーダーの外付けUSBHDDとして使用可能でした
内蔵タイプとのベンチマーク比較
楽天市場にて購入(2019/12/05)

2.5＆3.5インチSSD/HDD用
USB変換アダプタ

内蔵型SATAの 3.5や2.5インチのSSD/HDDを、USB3.1で外付けする変換アダプタ。

大切なデータを扱うので評価の高いロジテック製（エレコム）にしました。

ロジテック製 LHR-A35SU3

購入時は通販で送料込み2,000円前後でした。

　商品ページ　Amazon　楽天市場

電源が必要ない2.5インチ専用の場合はもう少し安くなります。
ロジテック製 LHR-A25SU3

　商品ページ　Amazon

3.5や2.5インチのSSD/HDDを接続する端子です。

付属のUSB3.0ケーブルと12V 2Aの電源を接続する端子です。

全て接続した状態でスイッチをONにするとパソコンで認識され使用できます。

2.5インチのSSDやHDDを使用する時も、USBバスパワーではなく電源を接続する必要があります。

これがあると、データのコピーやバックアップやクローンを作るのに便利です。

余ったSSD/HDDをUSBメモリのように一時的に取り付けたり外したりでき、さらにUSBメモリより大容量で高速な媒体として使用できます。

今までは、3.5インチ外付けHDDケース（Logitec LHR-EGEU3F）を使用していましたが、時々調子が悪くなるのでこちらを入手しました。

同じロジテック商品ですが、ケースが無く構造が簡単なので金額も安くなります。

参考のため、取説の一部をスキャンしました。

ロジテック製 LHR-A35SU3

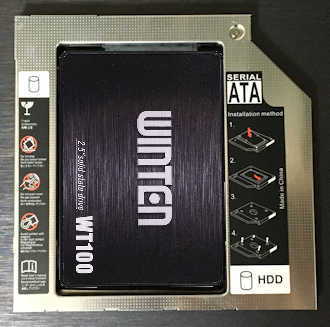

光学ドライブにSSD/HDDを取り付ける変換マウンタ
2.5インチSSD/HDD?光学ドライブに内臓

変換マウンタに取り付けノートパソコンに内蔵することができます。

2.5インチHDD/SSDをノートパソコン用光学ドライブに取り付ける部品です

HDD変換マウンタを詳しく説明したページを作成しました

厚みが 9.5mm と 12.7mm の2種類あります

商品名　変換マウンタ

この変換マウンタを使用した場合と、直接内臓した場合でベンチマークの数値は測定誤差程度の低下しかありません。
これを使用した場合のCrystalDiskMarkを使ったベンチマーク比較があります

内蔵用光学ドライブを
USBに接続するための変換アダプタ

内蔵用光学ドライブを、USB2.0に接続するための変換ユニット

実際に使用した接続例です。

ベンチマークの測定と比較

LANDISK HDL-TA と USB外付けHDD 測定
各SSD を SATA3.0端子に取り付けて測定
Samsung SSD 250GB と 3.5インチ HDD 1.5TB を比較
Samsung SSD 128GB と 3.5インチ HDD 1.5TB を比較
各HDD を EPSON Endeavor PT100E に取付け測定
- 内臓SATA2.0端子に取り付け測定
- 内臓SATA2.0端子と USB3.0 に接続して比較
AHCI、UEFI、GPT と IDE、レガシBIOS、MBR を比較
USB3.0 変換ユニットの比較
2.5インチORICO製 と 2.5/3.5インチLogitec製 を比較
2.5インチHDD/SSD を USB3.0変換ユニットに装着してベンチマーク比較
- USB3.0変換ユニットは ORICO製を使用
- 各種2.5インチHDDを使用
- SSD Dogfish 120GB を 2.5インチSATA 変換アダプタにセットしたものも使用してみた
各種変換アダプタ利用による速度低下をベンチマークにて測定

LANDISK HDL-TA と USB外付けHDD 測定

測定に使用したパソコンは
- マウスコンピュータ製ノートパソコンMPro-NB670X-QD
- 内蔵のHDDは、HGST製のHTS541010A9E680
  1TB 5400rpm 8Mb SATA2.0
測定に使用したネットワークディスクは
- LANDISK HDL-TA と USB外付けHDD
- 内蔵のHDDは、SEAGATE製 BarraCuda
  ST2000DM008 2.0TB 7200rpm 256MByte SATA3.0
- USB外付けHDDのケースは、IO DATA HDH-U500SR
  Samsung HD154UI 1.5TB 5400rpm 32Mbyte SATA2.0

測定結果は意外で、有線LANに接続した場合、LANDISKの読み込み速度がノートパソコンに内蔵のHDDより速く、書き込み速度もほとんど同じですが、小さなファイルの書き込みはLANDISKの方が早いという結果になりました。

使用したアプリは、CrystalDiskMark (64bit) Ver6.0.2でした。
バージョンが変わると表示が異なる可能性がありますので参考までに！

ノートパソコンを有線LAN（1000BASE-T）に接続して測定

LANDISK HDL-TA に内蔵のHDD 2.0TB 7200rpm 256MByte	LANDISK HDL-TA に USB外付けHDD 1.5TB 5400rpm 32Mbyte	ノートパソコンに内蔵のHDD 1.0TB 5400rpm 8Mb

ノートパソコンを無線LAN（2.4GHz 72.2Mbps）に接続して測定

LANDISK HDL-TA に内蔵のHDD 2.0TB 7200rpm 256MByte	LANDISK HDL-TA に USB外付けHDD 1.5TB 5400rpm 32Mbyte	ノートパソコンに内蔵のHDD 1.0TB 5400rpm 8Mb

各SSD を SATA3.0端子に取り付けて測定

測定に使用したパソコンは、
- マウスコンピュータ製ノートパソコンMPro-NB670X-QD
  mSATAタイプも2.5インチタイプも基板のSATA3.0端子に直接接続
- EPSON　Endeavor PT110E 　SATA3.0端子に直接接続
測定したSSDは
- mSATAタイプ　Dogfish 120GB
- mSATAタイプ　Toshiba 128GB
- 2.5インチ　Samsung 750 EVO　250GB
- 2.5インチ　Crucial BX500 240GB
- 2.5インチ　WINTEN製 WT100　120GB

使用したアプリは、CrystalDiskMark (64bit) Ver6.0.2でした。
バージョンが変わると表示が異なる可能性がありますので参考までに！

MPro-NB670X-QD使用 mSATAタイプ　SSD Dogfish 120GB	MPro-NB670X-QD使用 mSATAタイプ　SSD Toshiba 128GB

MPro-NB670X-QD使用 2.5インチ　SSD Samsung 750 EVO　250GB	MPro-NB670X-QD使用 2.5インチ　SSD Crucial BX500 240GB

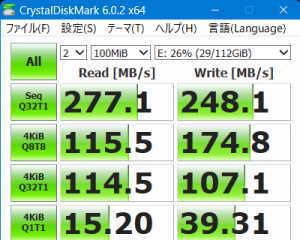

Endeavor PT110E使用 2.5インチ　SSD WINTEN製 SSD WT100　120GB

Samsung SSD 250GBと
3.5インチ 1.5TB HDDをベンチマークで比較

測定に使用したパソコンは、
自作デスクトップパソコン、CPU Core i3-3220、メモリ 8GB
パソコンに内蔵して、SATA3.0(600Mbps) に接続し測定
2.5インチ　SSD　Samsung 250GB SATA3.0（RAPIDをON）
2.5インチ　SSD　Samsung 250GB SATA3.0（RAPIDをOFF）
3.5インチ　HDD　HD154UI 1.5TB SATA3.0

SamsungのMagicianを使用してRAPID を有効にするとさらに速度UPになりました

2016年にCrystalDiskMarkで測定したものなので、バージョンアップで測定方法や表示が変わる可能性があります。

SSD+ RAPID 有効 Samsung Magician使用	SSD+RAPID 無効	（参考）HDD HD154UI 1.5TB

Samsung SSD 128GBと
3.5インチ 1.5TB HDDをベンチマークで比較

測定に使用したパソコンは、
自作デスクトップパソコン、CPU Core i3-3220、メモリ 8GB
パソコンに内蔵して、SATA3.0(600Mbps) に接続し測定
2.5インチ　SSD　Samsung 128GB（RAPIDをON）
2.5インチ　SSD　Samsung 128GB（RAPIDをOFF）
3.5インチ　HDD　HD154UI 1.5TB

Magicianを使用して RAPID を有効にするとさらに速度が10倍UPになりました。

2014年のCrystalDiskMarkで測定したものなので、バージョンアップで測定方法や測定値が変わる可能性があります。

SSD+ RAPID有効 Samsung Magician使用	SSD+RAPID 無効	（参考）HDD HD154UI 1.5TB

（AHCI、UEFI、GPT）と
（IDE、レガシBIOS、MBR）を比較

参考・・・

2020年12月に、EPSON Endeavor PT100E を使用して測定しました。

ただし、このパソコンの転送速度は SATA2.0(300Mbps) なので、最大転送速度がネックになり、SSDの最大速度が半減しています。

使用したディスク

Samsung SSD　750 EVO 250GB　SATA3.0
3.5インチ HDD　Western Digital　500GB 5400rpm
　SATA3.0　Blueシリーズ

ファイル形式を変更しても体感できるほどの速度差はありませんでした。

CrystalDiskMark Ver6.0.2 を使用

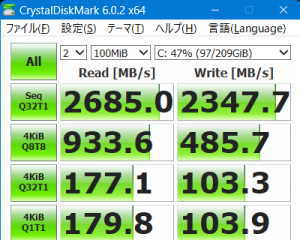

	ディスクシステム AHCI、UEFI、GPT	ディスクシステム IDE、レガシBIOS、MBR
RAPID を有効 Samsung SSD 250GB
RAPID を無効 Samsung SSD 250GB
3.5インチ HDD Western 500GB

各HDD を EPSON Endeavor PT100E に取付け測定

各HDD を内臓SATA2.0 に取付け測定

使用したパソコンは EPSON Endeavor PT100E です。

内臓SATAの規格は SATA2.0 です。

CrystalDiskMark Ver6.0.2 を使用（HDD一覧）

3.5インチ 1TB Western Digital WD10EZRZ Blueシリーズ	3.5インチ 1.5TB Samsung HD154UI	3.5インチ 4TB TOSHIBA製 LHD-DT02ABA400V

東芝 4TB HDD のベンチマーク測定
USB3 と内臓SATA2 の比較

測定に使用したHDDとUSBハードディスクケース

HDDは　TOSHIBA DT02ABA400V 4TB
パソコンは　EPSON Endeavor PT100E、SATA2.0
USB外付けハードディスクケースは　LGB-EKU3、USB3.0

CrystalDiskMark Ver6.0.2 を使用

USB3のハードディスクケースに内臓した場合	パソコン本体のSATA2に取り付けた場合

USB3.0 変換ユニットの違いによるベンチマーク比較

今回使用した2種類の変換ユニットは、

2.5インチ用 ORICO製 2577U3-BK（電源不要）
2.5/3.5インチ用 ロジテック製 LHR-A35SU3（専用電源が必要）
測定に使用したHDDは、2.5インチ HGST 1TB 5400rpm SATA2.0

ベンチマークの測定結果一覧

測定結果はほぼ同一で、性能差は有りませんでした。

使用したアプリは、CrystalDiskMark (64bit) Ver6.0.2です

ORICO製 2577U3-BK （電源不要）	ロジテック製 LHR-A35SU3 （専用電源が必要）

各種2.5インチHDD を
変換ユニットに装着してベンチマーク比較

USB3.0 変換ユニットに取り付けて測定しているので、パソコン内部に直接取り付けると条件により異なりますが、約1.1～1.6倍ぐらい早くなるので、ここのデータは比較の参考です。

測定に使用したパソコンは、EPSON　Endeavor　PT100E
使用した USB3.0 変換ユニットです
測定した2.5インチのHDD/SSD
- HDD Seagate　ST500LT012　500GB SATA2.0　5400rpm 16Mb
- HDD Toshiba　MQ01ABF032　320GB SATA2.0　5400rpm 8Mb
- HDD Toshiba　MQ01ABD100　1TB SATA3.0　5400rpm 8Mb
- HDD HGST　HTS541010A9E680　1TB SATA2.0　5400rpm 8Mb
- SSD Dogfish 120GB ＋ 2.5インチSATA 変換アダプタ

ベンチマークの測定結果一覧

使用したアプリは、CrystalDiskMark (64bit) Ver6.0.2です

Seagate ST500LT012 500GB SATA2.0 5400rpm 16Mb
Toshiba MQ01ABF032 320GB SATA2.0 5400rpm 8Mb
Toshiba MQ01ABD100 1TB SATA3.0 5400rpm 8Mb
HGST HTS541010A9E680 1TB SATA2.0 5400rpm 8Mb

mSATAタイプ SSD
Dogfish 120GB
＋
2.5インチSATA 変換アダプタ

各種変換アダプタ利用による速度低下をベンチマークにて測定

各種変換アダプタを使用することによって、どの程度転送速度に影響が出るか測定してみました。

mSATA SSD → 2.5インチSATA 変換アダプタ
2.5インチHDD/SSD → USB3.0 変換ユニット
ノート用 DVDドライブに取り付けた HDD 変換マウンタ
さらに、HDD 変換マウンタに USB2.0 変換ユニットを接続

mSATA SSD → 2.5インチSATA 変換アダプタ

mSATAのSSDを 2.5インチSATAに変換するアダプタを使用することによる速度低下を測定してみました。

読み込み・書き込み共にかなり速度低下が発生しました。

しかしmSATA端子の無いパソコンで利用できるメリットがあります。

余ったmSATAタイプの利用や、ヤクオフで安く入手できた時には役に立ちます。

mSATAタイプ SSD　Dogfish 120GB
mSATA SSD → 2.5インチSATA 変換アダプタ

使用したアプリは、CrystalDiskMark (64bit) Ver6.0.2でした。
バージョンが変わると表示が異なる可能性がありますので参考までに！

ノートパソコンの mSATA端子に直接取り付けて測定	SATA変換アダプタに取り付け SATA3.0端子に取り付けて測定

★2.5インチHDD/SSD → USB3.0 変換ユニット
★光学ドライブにSSD/HDDを取り付ける変換マウンタ
★さらに、HDD 変換マウンタを USB2.0 変換ユニットに接続

測定に使用したHDDは、HGST HTS541010A9E680　2.5インチ SATA2.0 1TB 5400rpm HDD を使用

パソコンは、マウスコンピュータ製ノートパソコンMPro-NB670X-QDを使用

接続するパソコンのUSB3.0の性能により値はだいぶ変化しますので、参考程度にしてください。

ORICO製 2.5インチHDD/SSD → USB3.0 変換ユニット
HDDを外付けUSB3.0変換アダプタに取り付けて測定
ノート用 DVDドライブに取り付けた HDD 変換マウンタ
HDDを光学ドライブ変換マウンタに取り付け、ノートパソコンに内蔵して測定
上記HDD 変換マウンタを USB2.0 変換ユニットに接続

CrystalDiskMark Ver6.0.2(64Bit)を使用して測定

HDDをノートパソコンに直接取り付け HGST HTS541010A9E680 2.5インチ SATA2.0 1TB 5400rpm	（Ａ）外付けUSB3.0変換アダプタに取り付けUSB3.0端子に接続

（Ｂ）光学ドライブ変換マウンタをノートパソコンのDVD端子に内蔵	（Ｃ）光学ドライブ変換マウンタを USB2.0変換ユニットに接続

mSATAタイプ MLCタイプ 2019/10/15～ Dogfish SSD 120GB （実物の画像）外形 5cm x 3cm	中国製の安い商品をAmazonにて購入　2019年10月購入通販の画像と現物が少し異なるので、写真を撮っておきました。 3年保証となっていますが中国製で販売会社も中国なので手続きが心配です。ベンチマークをとってみると他社製とあまり変わらないので性能は大丈夫そうです。 2019年11月05日現在　総書込み量　137GB 　使用時間　　509時間 acer ASPIRE 5750 P5WE0 で使用中
mSATAタイプ MLCタイプ 2020/01/05～ Toshiba SSD 128GB （実物の画像）	Toshiba SSD THNSNJ128GMCU 2014年頃に製造されたと思うベンチマークをとってみると他社製とあまり変わらないので性能は大丈夫そうです。ノートパソコン TOSHIBA dynabook R734/Mに内蔵されていたSSDです。 2014年に製造された中古のノートパソコンを2020年1月5日に入手した時点の確認　電源投入回数　3,144回　使用時間　　　9,244時間
2.5インチ TLCタイプ 2021/06/27～ WINTEN製 SSD WT100　120GB	使用頻度が少ないのでお手頃価格の商品を購入　2021年06月26日購入内蔵2.5インチ 7mm（9mmアダプタ付き）保証期間 5年メーカーのホームページベンチマークの測定
2.5インチ TLCタイプ 2020/12/19～ Crucial クルーシャル SSD BX500　240GB	中国製の安い商品を楽天市場にて購入　2020年12月購入 Crucial BX500 CT240BX500SSD1 SATA 6.0Gb/s 内蔵2.5インチ 7mm 保証期間 3年ベンチマークの測定（サムスン SSD 750 EVO　250GBと比較）
2.5インチ TLCタイプ 2016/09/02～サムスン SSD 750 EVO　250GB	SSD 750 EVO MZ-750250B/IT(規格表) 商品の保証は、3年間又は総書き込みバイト量が 70TBに達した日のいずれか短い方となっていました 2019年11月05日現在　総書込み量　6,915GB 　使用時間　　6,385時間ベンチマークの測定（ Crucial SSD BX500　240GBと比較）
2.5インチ MLCタイプ 2013/04/08～サムスン SSD 840 PRO　128GB	SSD 840 PRO MZ-7PD128B/IT(規格表) 商品の保証は、5年間又は総書き込みバイト量が 73TBに達した日のいずれか短い方となっていましたベンチマークの測定

両端のネジを2本外して引き抜きHDDを交換します	Logitec LHR-EGEU3F（2018年9月発売） USB3.1 Gen1（USB3.0）とUASP対応テレビに接続して番組を録画可能最大12TBの大容量HDDに対応(現在4TB) タテ置き・横置きのいずれも可能 PC電源連動機能で、数分で自動的に待機状態になりますこのケースを使用したベンチマーク結果。現在内蔵して使用しているHDDは、　 Samsung HD154UI 1.5TB （参考） HDD停止中の待機電力　1～1.2W HDD安定時の動作電力　3.5～4W 3GBの動画をコピー時 6.5W、再生時 3.5W
端子面のネジを1本外して引き抜きHDDを交換します	Logitec LHR-EGEU3F（2011年10月発売）接続は eSATA 又は USB3.0 で可能最大16TBの大容量HDDに対応タテ置き・横置きのいずれも可能数分で自動的に待機状態になりますこのケースを使用した場合と、内臓の場合でベンチマークの数値は測定誤差程度しか変わりません。（参考） HDD停止中の待機電力　2.0W HDD安定時の動作電力　6～6.5W
端子面のネジを1本外して引き抜きHDDを交換します	Logitec LHR-EGU3F（2011年10月発売）接続は USB3.0 最大16TBの大容量HDDに対応タテ置き・横置きのいずれも可能数分で自動的に待機状態になりますこのケースを使用した場合と、内臓の場合でベンチマークの数値は測定誤差程度しか変わりません。（参考） HDD停止中の待機電力　2.0W HDD安定時の動作電力　6～6.5W
	IO DATA HDH-U500SR（2007年発売）接続は USB2.0 3.5インチ SATA500GB内臓（現在は1.5TB）ビス2本を外せば分解でき、内臓HDDを交換できます。 Gセンサーを搭載しHDD本体が傾きや衝撃を感知すると、HDDのヘッドを避難させ、データ損失の危険性を低減する機能を持っていますが、非常に敏感で取り扱いにくいので無効にしています。 Samsung HD154UI をセットして、ネットワークディスク HDL-TA1 のバックアップに使用中
	CoolerMaster X-Craft RX-3SB Silver 接続は eSATA 又は USB2.0 で可能最大 500G までタテ置き・横置きのいずれも可能電源ONで青点灯、アクセス時は赤点灯（参考）待機時の消費電力：3W 安定時の消費電力：7W

HDDをノートパソコンに直接取り付け HGST HTS541010A9E680 2.5インチ SATA2.0 1TB 5400rpm	（Ａ）外付けUSB3.0変換アダプタに取り付けUSB3.0端子に接続

（Ｂ）光学ドライブ変換マウンタをノートパソコンのDVD端子に内蔵	（Ｃ）光学ドライブ変換マウンタを USB2.0変換ユニットに接続

所有 SSD ＆ HDD 各種変換アダプタ & ベンチマーク

所有SSDの 一覧

所有SSDの 規格表

SSD の 4Kアライメントを確認する方法と 4Kアライメントを調整する方法

Windowsのシステム情報で4Kアライメントを確認する方法

フリーソフトで4Kアライメントを調整する方法

mSATAのSSDを 2.5インチSATAに 変換するアダプタ

所有している 主な HDD

HDDを ワンタッチ取付・取外し可能な内臓型 HDDケース

SSD/HDDを USBで外付けする 変換アダプタ & ケース

3.5インチHDD用 USB変換アダプタ & ケース

2.5インチSSD/HDD用 USB変換アダプタ & ケース

2.5＆3.5インチSSD/HDD用 USB変換アダプタ

光学ドライブにSSD/HDDを取り付ける 変換マウンタ 2.5インチSSD/HDD?光学ドライブに内臓

内蔵用光学ドライブを USBに接続するための 変換アダプタ

ベンチマーク の 測定と比較

LANDISK HDL-TA と USB外付けHDD 測定

各SSD を SATA3.0端子に取り付けて測定

Samsung SSD 250GBと 3.5インチ 1.5TB HDDをベンチマークで比較

Samsung SSD 128GBと 3.5インチ 1.5TB HDDをベンチマークで比較

（AHCI、UEFI、GPT）と （IDE、レガシBIOS、MBR）を比較

各HDD を EPSON Endeavor PT100E に取付け測定

各HDD を 内臓SATA2.0 に取付け測定

東芝 4TB HDD の ベンチマーク測定 USB3 と 内臓SATA2 の 比較

USB3.0 変換ユニットの違いによるベンチマーク比較

各種2.5インチHDD を 変換ユニットに装着してベンチマーク比較

各種変換アダプタ利用による速度低下をベンチマークにて測定

mSATA SSD → 2.5インチSATA 変換アダプタ

★2.5インチHDD/SSD → USB3.0 変換ユニット ★光学ドライブにSSD/HDDを取り付ける 変換マウンタ ★さらに、HDD 変換マウンタを USB2.0 変換ユニットに接続

所有 SSD ＆ HDD
各種変換アダプタ & ベンチマーク

所有SSDの一覧

所有SSDの規格表

SSD の 4Kアライメントを確認する方法と
4Kアライメントを調整する方法

mSATAのSSDを 2.5インチSATAに変換するアダプタ

所有している主な HDD

HDDをワンタッチ取付・取外し可能な内臓型 HDDケース

SSD/HDDを USBで外付けする変換アダプタ & ケース

3.5インチHDD用
USB変換アダプタ & ケース

2.5インチSSD/HDD用
USB変換アダプタ & ケース

2.5＆3.5インチSSD/HDD用
USB変換アダプタ

光学ドライブにSSD/HDDを取り付ける変換マウンタ
2.5インチSSD/HDD?光学ドライブに内臓

内蔵用光学ドライブを
USBに接続するための変換アダプタ

ベンチマークの測定と比較

Samsung SSD 250GBと
3.5インチ 1.5TB HDDをベンチマークで比較

Samsung SSD 128GBと
3.5インチ 1.5TB HDDをベンチマークで比較

（AHCI、UEFI、GPT）と
（IDE、レガシBIOS、MBR）を比較

各HDD を内臓SATA2.0 に取付け測定

東芝 4TB HDD のベンチマーク測定
USB3 と内臓SATA2 の比較

各種2.5インチHDD を
変換ユニットに装着してベンチマーク比較

★2.5インチHDD/SSD → USB3.0 変換ユニット
★光学ドライブにSSD/HDDを取り付ける変換マウンタ
★さらに、HDD 変換マウンタを USB2.0 変換ユニットに接続
