HDMI 切替器
目 次
- 4回路 HDMI 切替器 をさらに導入。リモコン や ピクチャー イン ピクチャー でさらに便利。2017年11月20日
- 2回路 HDMI 切替器 を導入し、ブルーレイレコーダー・ノートパソコン・タブレットの切り替えが便利。2017年11月02日
★2017年11月20日
4回路 HDMI 切替器 を導入。
リモコン や ピクチャー イン ピクチャー でさらに便利
前回導入したHDMI 切替器よりさらに便利になりましたので、メーカーの説明文や仕様なども含めまとめてみました。
今回入手したのは 通販Amazonの Vsllcauで販売されている商品です。
商品タイトル説明文
Vsllcasu HDMI切替器 4入力1出力セレクター PIP機能付き 4K 3D対応 リモコン付 Xbox/PS4/Blu-ray/パソコン/ゲーム機など対応
商品の機能や特徴は Amazonの商品ページを見れば説明があります。
最近はHDMI接続の機器が増えてきましたが、自宅のテレビにはHDMI端子が2個しかなく繋ぎ変えが面倒になってきました。
HDMI 切替器を使用すると煩わしい繋ぎ変えが必要無くなり、端子の寿命も延びそうです。
●商品の特徴(メーカーの説明文から引用)
- HDMI機器4台の映像・音声を1台のハイビジョンテレビやプロジェクターなどに簡単に切り替え出力できるHDMI切替器です。
- ホームシアターシステムに最適な720p、1080i、4K X 2KなどすべてのHDフォーマットをサポートしています。
- 付属のリモコンで離れた場所からも切リ替えできます。
- 全てのHDMIポートが金メッキ加工されており、サビに強く、接触不良を防ぎます。
- この切替器には Picture in Picture(ピクチャーインピクチャー) の機能があります。
入力ソースの一つが画面全体に表示され、他の3つの入力ソースはサブ画面に表示されます。
メインやサブの画面を見ながら入力ソースを選択できます。 - これは、1つの入力がフルサイズの画面(メイン画面)に表示され、その他の入力が小さな画面(サブ画面)に表示されることを意味します。
サウンドはメイン画面のものになります。
- この切替器を使用すると接続したHDMIを簡単に切替でき、HDMIの抜き差しの頻度が下がるのでHDMIポートの寿命が延び、テレビに接続されているデバイスを切り替えるためにテレビの後ろをその都度操作する必要がなくなります
- このHDMIスイッチはInstaPortの技術を使用しているので、ある入力ソースをもう一方の入力ソースにすばやく切り替えできます。
今までのスイッチャーは、スイッチのプロセスで一定の時間待機する必要がありましたが、このスイッチは大きく改善されています。 - 注意事項
- チップの広帯域制限のため、4チャンネルの入力信号がすべて4Kの解像度である場合、サブ画面が滑らかに表示されなかったり、表示がないことがあります。このような症状が出ても正常です。
- サブ画面のサイズと位置は固定されており、調整することはできません。
- 最新のゲーム機である PS4Pro や 任天堂の「Nintendo Switch」は 4K@60Hz で表示が出来る機能を持っていますが、この切替器を使用すると最大
4K@30Hz となります。
確認したところ、4K@30Hz や 2K@60Hz で表示しても充分奇麗で、パッと見わからないぐらいでした。
●仕様
HDMIバージョン | HDMI 1.4b |
---|---|
HDMIビデオ解像度 | 最大3840 x 2160 @ 30Hz |
ビデオのフォーマット | 3Dビデオフォーマット |
ビデオのカラーフォーマット | 24/30/36ビットディープカラー |
オーディオのフォーマット | DTS-HD / Dolby-true HD / DTS / Dolby-AC3 / DSD |
最大帯域幅 | 320MHz |
最大伝送速度 | 3.2GBPS |
入力ケーブル距離 | ≦15m AWG26 HDMI標準ケーブル |
出力ケーブルの距離 | ≦20m AWG26 HDMI標準ケーブル |
最大動作電流 | 300mA |
電源アダプター | 入力:AC(50HZ、60HZ)100V-240V; 出力:DC 5V/1A |
動作温度範囲 | -15 ~ +55° |
寸法 | 114(D) x 60(W) x 22(H) mm |
重量 | 170g |
●本体の 各スイッチ、LED、ポート の機能
入力用 HDMIポート![]() |
||
出力用 HDMIポートと DC入力端子 ![]() |

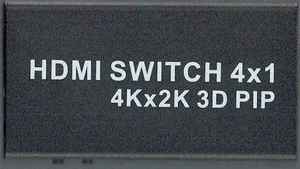

本体上面![]() |
付属リモコン![]() |

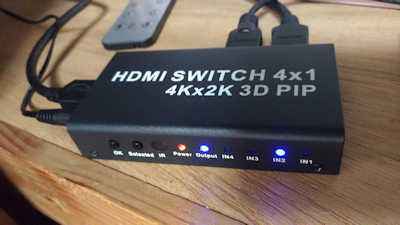

押しボタンスイッチとLED![]() |
||
本体の各スイッチやLEDの機能 OKボタン:選択キーで選択されているサブ画面がメイン画面として表示されるようになります。 Selectボタン:メイン画面に表示する入力ソースを切り替えます。 このキーを押し、メイン画面に表示されるサブ画面を選択します。 IR:リモコンからの信号を受信します。 Power LED:電源が接続されると赤く点灯します。 Output LED:出力デバイス(TV)に接続されていると青く点灯します。 IN1,IN2,IN3,IN4 の 各LED:HDMI信号が入力されているチャンネルと対応するLEDが青く点灯します。 |
リモコンのキー説明 1、2、3、4キー:入力チャンネルを選択します。 ↑キー:↓キー:で左端に表示されたサブ画面からメイン画面に表示したいものを選択します。選択された画面は少し中央寄りに表示されます OKキー:OKキーを押すと↓・↑キーで選択されたサブ画面が、メイン画面として表示されます。 |
●実際に使用した感想
- 本体が金属製でどっしりとしており、配線をつないでもフラフラしません。
- 我が家のTVにはHDMI端子が2個しかなく、接続を諦めていましたが問題解決しました。

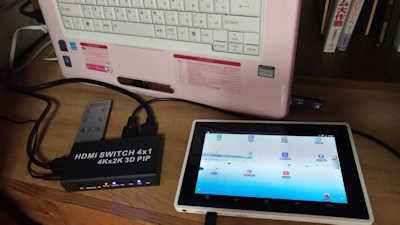

- 表示される画像もきれいで、ブルーレイの再生やタブレットで表示したYouTubeの動画を見たり、パソコン画面に切り替えホームページの画像編集で使ったりしています。
- 今迄みたいな接続の変更作業がいらず、ワンタッチで切替できるので、使用頻度が増えました。
- 遊びに来た孫や息子たちのゲーム機を接続するのが大変でしたが、端子に余裕があるので超簡単でこれも解決です。
- 私が一番気に入ったのは、ピクチャーインピクチャー の機能です。
接続したパソコンやタブレットの画面を、メイン画面の左端にサブ画面として表示することが出来るのでわかりやすく便利です。 - このサブ画面は、切替器のSelectedボタンを押すか、リモコンの↑↓キーを押すと表示されます。
- リモコンの矢印又は本体のSelectedボタンで選択された画面は列の少し右側に移動します。「OK」を押すと選択されたサブ画面がメイン画面に表示されます。この時点でサブ画面は消えます。

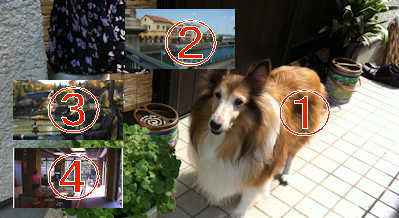

①メイン画面、②選択されたサブ画面、③と④サブ画面です。
- 切替器では、現在メイン画面に表示された入力のLEDが青く点灯します。
- サブ画面を表示させたまま使用することも出来ますが、動画はスムーズには動かず、カクカクと表示されます。あくまでも確認のための小さな画面と思った方が良さそうです。(TVの2画面や子画面とは違います)
- 自動切り替えの機能も正常に動作しますが、私的にはリモコンで切り替えるので充分です。
- 機能の割に価格も安く、コストパフォーマンスも最高の商品です。
★2017年11月02日
2回路 HDMI 切替器 を導入し、
ブルーレイレコーダー・ノートパソコン・タブレット の
切り替えが 楽になりました
HDMI 切替器 を導入しましたのでレビューとしてまとめました。
今回入手したのは 通販Amazonの lemogoで販売されている商品です。
商品の説明タイトルは
lemogo HDMIセレクター 切替器 2ポート V1.4対応 2入力→1出力 / 1入力→2出力 双方向対応 電源不要 最大4K UHD
3840x2160@60Hzまでサポート 3DHDTV/Blu-Ray/ DVD/Xbox/PS3/PS4用
導入した目的は、TVにHDMI端子が2ヶ所しかなく、ブルーレイレコーダー・ノートパソコン・タブレットを切り替えるのが面倒なので、これを改善するためです。
今までの使用では、ブルーレイレコーダーの接続を固定にし、ノートパソコンとタブレットをその都度差し替えて使用していました。タブレットのHDMIはMicro端子なのでコードの変更も必要でした。
この HDMI 切替器 を導入してからは、ワンタッチでノートパソコンとタブレットの切り替えができ非常に便利になりました。
別電源は不要で、ノートパソコンかタブレットが接続されていれば、選択されている方のLEDが点灯します。
この切替器は、入力2個の出力1個、入力1個の出力2個 のどちらの方向でも使用でるので便利です。

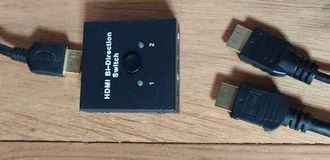

ワンタッチで 1と2を切り替えます |

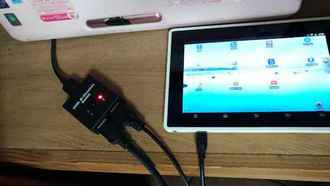

左がTV 右がノートパソコンとタブレット |
接続されている方のLEDが点灯します。 1と2の間で切り替わります。 |
![]() |
![]() |
![]() |
