葵ソニック ＳＶＣ７０３Ⅱ 規格・仕様

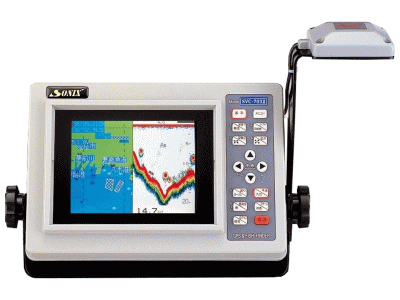

.カラーLCD・GPSプロッター&魚群探知機 SVC-703Ⅱ
６型カラー液晶GPSプロッター&魚群探知機シリーズ
| ●カラー液晶画面。 |
| ●直射日光下でも夜間でも自動コントラスト機能で鮮明画像。 |
| ●大型機種並みの情報量を持つ本格派。 |
| ●地図は全国７分割（1枚は湖沼）の中から標準で1枚が入るロム方式。 |
| ●地図拡大率１,０００分の１～２,５００万分の１。 |
| ●魚探画面は反射の強い海底から弱い小魚まで、１０色ある中からお好みの色を選べます。 |
| ●魚探画面は海底固定拡大機能付だからタナが一目でわかります。 |
| ●重量１．２ｋｇ、厚さも９０mmとコンパクト。 |
| ●コースUP機能。 |
| ◆仕様諸元表 | ||
| 本 体 部 |
表示部 | 5.7インチ 有効範囲110ｘ85mm 表示密度320ｘ240ドット |
| 電源 | DC11V～40V（11W） | |
| 本体寸法及重量 | 275（W）ｘ180（H）ｘ120（D） （取付台、ノブ、コネクター含む）1.2kg |
|
| 水温センサー | オプション(TS-15/TS-17） | |
| 共通機能 | 水温表示（センサーオプション） バッテリー電圧表示（アラーム機能） |
|
| 魚 群 探 知 機 部 |
周波数 | 200kHz（標準）、120kHz、50kＨｚ （3種類の内いずれか1周波） |
| 測深範囲 | 0～2.5m（MIN）より0～500m（MAX） ＭＡＸ：200kHz(0～200ｍ）、120kHz（0～300ｍ）、50kHz(0～500m) |
|
| 送信出力 | 300Wrms | |
| 測深能力 | 200kＨｚ 約100ｍ、120kＨｚ 約200ｍ、50kＨｚ 約300ｍ | |
| 階調色 | カラー8階調 | |
| 機能 | オートレンジ、オートゲイン、オートシフト、拡大機能（海底・海底固定） 画面分割（縦・横）、アラーム（海底・魚群）、画像送り（5段階+ストップ） 水温表示、、ＳＴＣ機能、干渉除去（3段階）、Aスコープ表示、デモ画面 深度表示（ｍ・ヒロ）、ホワイトライン機能 |
|
| G P S プ ロ ッ タ ｜ 部 |
表示範囲 | 地図拡大縮小（1/1000～1/2500万） |
| 航跡の種類 | カラー7種類 | |
| 航跡記憶ポイント数 | 8000ポイント | |
| プロット時間 | 時間5秒～60分（8段階） 距離0.01NM～10.0NM（10段階） |
|
| 目的地記憶数 | 4000ポイント（文字表記の場合1800ポイント） | |
| 目的地記号 | 8種類 | |
| ＧＰＳ測位誤差 | ＤＧＰＳ（AS-120)約 5ｍ / ＧＰＳ(AS-110)約 15ｍ | |
| 表示内容 |
自船位置の経緯・経度、目的地の経緯・経度、カーソルの経緯・経度 船速（KT、km)、針路、目的地等到達時間、目的地距離、目的地方位 自船方位線、範囲線及び作図機能、レンジリング、ルート表示 警報（目的地到着、目的地離脱、コースズレ、範囲線接近）、 ＧＰＳ受信状況画面、コースズレ表示画面、コースアップ機能 |
|
| 標準付属品 | 電源コード（予備ヒューズ付）、本体取付スタンド（ノブボルト付） ＧＰＳアンテナ、アンテナ架台、振動子、地図1枚 |
|
[１台２役、GPSプロッター&魚探]
| プロッターで、目的地まで直行し、ポイント近くなったら併画にして、ポイントに着いたら魚探に切り替え、即釣りができ効率よく安全な釣りが楽しめます。 |
 |
■プロッター画面 |
| ▼ | |
 |
■併画(１：1) 表示及びメニューキーを同時に押すことで 2：1の併画になります。 |
| ▼ | |
 |
■魚探普通画面 |
|
[カラー液晶画面のベース色に白地を追加]
|
||
 |
液晶画面ベース（地色／現行品は、黒色と青色）の色に、白色を追加しました。 ベース色が白地であることは、赤・青・緑が鮮明に表現されるので見やすいです。 またベースの色を青色で使用している場合、光の方向によっては、見えにくい事があります。 そんな時には、白地に切替えて見やすくする事が出来ます。 またホワイトラインをＯＮにすることで、更に、画像分析が出来るようになりました。 |
|

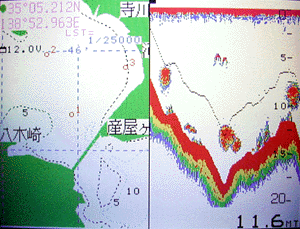

| 白ベースで表現した プロッター＆魚探併画 |
||
