ブルーレイレコーダーの内臓HDD(ハードディスク) を交換する方法を整理してみました

  1. パナソニック　DMR-BWT550
  2. TVS REGZA(東芝) の ブルーレイレコーダー
    • 確認した機種は、DBR-T101、DBR-T1010
    • 全録対応のDBR-M3009、DBR-W1009
    • その他、ほとんどの機種で交換できるようです

パナソニック　DMR-BWT550
内臓HDD(ハードディスク) 交換方法

実施日　2017年10月03日　（追加編集 2018年2月23日）

使用開始から約4年で、録画されたものを再生すると、画面の一部や全体にノイズが入りだしました。

すべての録画ではなく一部の録画ですが、不規則でどの録画に入るかわかりません。

時々、チラチラと入ってみたり、場合によっては録画の最初から最後までノイズだらけであったり。

ネットで色々調べてみると、どうも内臓HDD（内蔵ハードディスク）が原因のようです。

この機種以降のモデルは、HDDの容量アップが出来なくなったようなので、同じ容量のHDDへの交換となります。

内臓HDDと同じ容量ですが、メーカーが異なる違う型番の手持ちの 500GByte のHDDと交換してみました。

うまく交換できましたので、新しく購入したHDDと再度交換し、手順を整理しました。

注意・・・
録画済みのデータは使用できなくなりますので、新しいHDDに交換する前に見てしまうか、ほかの媒体にダビングしておきます。


新しいHDDは Amazonで入手 (Western Digital 500GByte WD5000AZRZ Blue)

●交換の為の HDDのコピー方法は3種類あるようです

  1. パソコンでWindows ではなくLinux を使って、自分でコマンド入力し、物理的に先頭から2GByteコピーする方法
    （今回はこの方法を使用しました）
    • 長所は、作業に5～10分、フォーマットに5～10分と作業時間が非常に短い。
    • 短所は、録画部分のコピーはしません。
    • 多少専門知識が必要です。 （Linuxコマンド操作）
  2. アプリ「EaseUS Disk Copy」を使い、CDから起動して作業する
    • 未割り当てのHDDで、さらにセクターエラーが発生するHDDでもクローンが作成できるようです。
    • 長所は、録画してある番組もコピーします。
    • 専門知識の必要が無く簡単です。
    • 欠点は、クローンコピーに時間がかかることです。正常な1TBHDDで10時間ぐらい。
      　　 (内容やシステムによりかかる時間は異なります)
    • 興味がある方、詳しい内容を読みたい方は下記のメーカーホームページを参考にして下さい。
      EaseUS Software
      https://jp.easeus.com/disk-copy/home-edition/
  3. 市販の「HDDまるごとコピー」という説明が付いたHDDスタンドで、HDDクローンを作製する方法
    • 録画してある番組もコピーします。
      しかし著作権保護の為再生不可となることがほとんどの様です。
    • 欠点は、HDDスタンドを購入する必要があります。
    • クローンコピーに時間がかかることです。正常な1TBHDDで約5時間ぐらい。
      （商品やシステムによりかかる時間は異なります）
    • Amazon で「HDD クローン」と検索すると、色々なHDDスタンドが販売されています。
      あまり安いのを買うとセクターエラーのあるHDDのクローンコピーが出来ないようです。
      カスタマーレビューをよく読んで購入した方が良いと思います。


私は、HDDスタンドを普段ほとんど使うことが無いので、無料で出来る　１．の方法でコピーしました。

（注意）
コピーの手順には、Linux を使用しますので、多少のパソコンの知識が必要になります。
内容を見て、操作が理解できる場合のみ実施してください。

よく理解できない方は安全な方法を選んでください。

良く理解しないまま 方法１．を実施すると、最悪パソコンの内臓ディスクを書き換えてしまい、パソコンが使用できなくなる可能性があります。

良くわからない方は安全策として、多少時間がかかりますが、方法２．EaseUS を試してみてください。

●ブルーレイレコーダー内臓HDD（ハードディスク）交換の手順

（上記　１．の交換方法です）

１．交換用のHDDを用意します

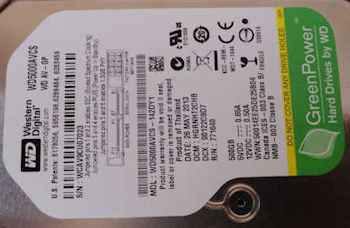

ブルーレイレコーダーに内蔵されていたHDDは、

　　Western Digital　500GByte　WD5000AVCS　Green

Western Digital社の一番安い 500Gbyte の Green規格のモデルが使われていました。

現在この一番安いGreen規格は販売されておらず、Blue規格に統合されたようです。

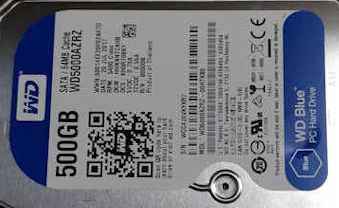

今回用意したHDDは、

Western Digital　500GByte　WD5000AZRZ　Blue（Amazon で検索）


追記・・・

交換用のHDDはどこのメーカーの商品でも、さらに容量が500GByte以上でも問題ありません。

ただし、容量が500GByte以上でも500GByteまでの領域しか認識されません。

他のメーカーでも試し、日立とシーゲートのHDDもクローン化出来ました。


２．DMR-BWT550本体をバラして、内臓のHDDを取り出します

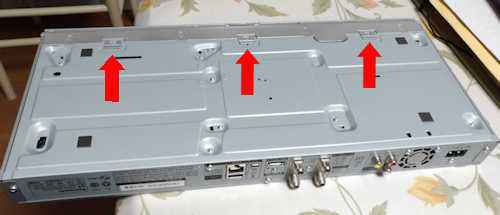

●背面のネジを３本外します

カバーを後ろ方向に引けば外れるのですが上部前方がひっかかって外れない時は、本体裏側の前部にツメが３ヶ所あるので、小さなマイナスドライバーで少し持ち上げます。ツメが外れるので、３か所を無理せずに浮かせます。

ツメが外れた状態で、前面カバーを前方に少しずらすと上部カバーのひっかかりが外れるので、上部カバーを後ろに引いて外します。

上部カバーを外した後は、前面カバーのツメは元に戻してもOKです。

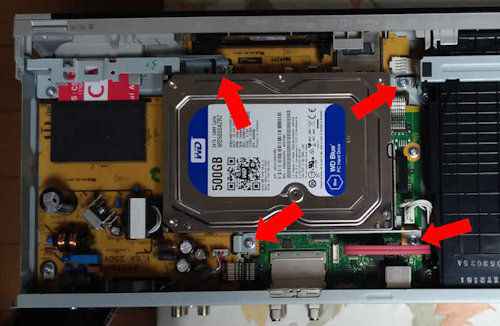

●HDDは４か所のネジで止まっています

HDDと一緒に、信号と電源のコネクターを基板から抜くようにHDDを持ち上げて取り出します。下記画像は新品に交換した後の画像です。


３．DMR-BWT550に内臓の純正HDDの、先頭から２GByte分のイメージファイルを保存します

Linux（USB起動のPuppy）を使用すると非常に簡単なので、これを使用して手順を列記します。

Linux の Puppy は起動時からroot権限を持って作業できるので私のような知識が薄い者でも手軽に利用できます。

  • 準備するもの

    HDDをUSBで接続するキットがあれば簡単です。この方法で説明。無ければパソコン内部に直接つなぎます。
    Amazonでも安く販売していますが、3.5インチHDD対応を購入してください

    Linux（USB起動のPuppy）が非常に使いやすい。

    　tahrpup 6.0.5 日本語化版シンプル (PAE)を使用しました。
    isoファイルをCDに焼いて使用するか、USB起動のPuppyを作成。

  • パソコン内臓のHDDに事前に保存用ディレクトリを作っておく

    後で手入力でコマンド入力するので簡単でわかりやすいほうが良い。

    さらに、大文字と小文字を区別するので小文字のみのほうが良い。

    例えば、Linuxで見た時の保存用ディレクトリを下記のようにします。

    　　/sda1/2g　・・・　イメージファイル保存場所

    これを　Windowsで見たときは

    　　C:¥2g　となりますので、

    事前にWindowsで、Cドライブのルートディレクトリに ¥2g を作成します。

  • USBで接続するキットに、ブルーレイレコーダー内臓の原本HDDをセットしておきます
  • Linuxを起動した後、USBで接続するキットに取り付けた原本HDDをパソコンに接続

    画面下部に　sda1,sda2,sdd1,sdd2 のように現在接続されているHDD等が表示されます。

    （パソコン搭載のHDDは、sda1,sda2 のように表示されています。）

    ここでHDDのドライブを正確に確認しておきます。この場合

    　　内臓HDDは sda ( sda1 , sda2 ・・・）・・Windows等

    　　USBHDDは sdd ( sdd1 , sdd2 ・・・)

    となっていました。

  • Puppyのメニュー「システム」-「GPartedパーティション管理」を立ち上げます

    GParted起動時に外付けUSB HDDを選択します。

    GPartedの画面上部に sdd のように識別できるドライブが表示されます。

    この後の説明にはこの sdd を例に説明します。

  • 作業は、Linux Pappy の画面上の「ターミナル」又はメニュー「ユーティリティ」-「Urxvt」コマンドプロンプトを使用しますので、起動してください

    まず、外付けUSB HDDの詳しい情報を見てみます。

    　　root# fdisk -l /dev/sdd

    と入力すると、HDDの詳しい内容が表示されます。

    表示されない時はドライブ指定が間違っている場合があるので、再度GParted等を使って確認します。

  • ブルーレイレコーダー内臓HDDのイメージファイルを保存する

    （注意）下記の場合は画面の左下の sda1 をクリックしてマウントしておくこと。

    保存するファイル名をわかりやすく　pana_500.2g　とすると

    　　# dd bs=1M count=2048 if=/dev/sdd of=/mnt/sda1/2g/pana_500.2g

    と入力します。（上記は改行を含まず1行です）

    パソコン内臓HDDに C:¥2g¥pana_500.2g というデータが保存されます

    　　 1MByte × 2048 ＝ ２GByte分 の データです

    保存が終了すると、画面に

    　　2048+0 records in

    　　2048+0 records out

    　　2147483648 bytes (2.1GB) copied, 77.6542 s, 22.7MB/s

    のような表示がされます。この場合約78秒で終了しました。


４．イメージファイル pana_500.2g を使用して、交換用HDDを作成します
  • Linuxを起動した後、USBで接続するキットに新しいHDDを取り付けてパソコンに接続

    画面下部に　sda1,sda2,sdd1,sdd2 のように現在接続されているHDD等が表示されます。

    （パソコン搭載のHDDは、sda1,sda2 のように表示されています。）

    ここでHDDのドライブを正確に確認しておきます。この場合

    　　内臓HDDは sda ( sda1 , sda2 ・・・）・・Windows等

    　　USBHDDは sdd ( sdd1 , sdd2 ・・・)

    となっていました。

  • Puppyの「システム」-「GPartedパーティション管理」を立ち上げます

    起動時に外付けUSB HDDを選択します。

    起動すると画面上部に sdd のように識別できるドライブが表示されます。

    古いHDDを使う場合は事前にパーティションを全て削除しておくほうがうまくいきます。

    この後の説明にはこの sdd を例に説明します。

  • すでに保存してあるバックアップファイル　pana_500.2g を使用します

    手入力でコマンド入力するので、入力が簡単な場所に保存しておく。

    さらに、大文字と小文字を区別するので小文字のみのほうが良い。

    今回の、Linuxで見た時の保存用ディレクトリは

    　　/sda1/2g　・・・・・イメージファイル保存場所

  • 作業は、Linux Pappy の画面上の「ターミナル」又はメニュー「ユーティリティ」-「Urxvt」コマンドプロンプトを使用しますので、起動してください

    まず、外付けUSB HDDの詳しい情報を見てみます。

    　　root# fdisk -l /dev/sdd

    と入力すると、HDDの詳しい内容が表示されます。

    内容が表示されない時はドライブ指定が間違っている場合があるので再度GParted等を使って確認します。

  • 保存してあるブルーレイレコーダーのイメージファイルを新しいＨＤＤに書き込みます

    作業は、画面上の「ターミナル」又はメニュー「ユーティリティ」の「Urxvt」コマンドプロンプトを使用しますので、起動してください。

    イメージファイルが保存されているドライブが　sda1 とすると、画面左下の　sda1 をクリックしてマウントしてください。

    マウントは /mnt/を使うときに必要です。

    システムイメージを転送コピーします。

    pana_500.2g を使用する場合

    　　root# dd if=/mnt/sda1/2g/pana_500.2g of=/dev/sdd

    と入力し、コピーが完了すると

    　　4194304+0 records in
    　　4194304+0 records out
    　　2147483648 bytes (2.1 GB) copied, 69.2061 s, 31.0 MB/s
    　　root#

    と表示されました

    今回は約70秒かかりました。


５．コピーした新しいHDDを、DIGAにセットしてフォーマットすれば完了です

DIGAにセットしてフォーマット

初期設定→HDD/ディスク/USB-HDD設定→HDD設定→HDD管理→HDDのフォーマット

処理が終わるのを待つ。（5～10分程度かかります）

今回はハードディスクのエラーが表示されましたが、問題なくフォーマットできました。HDDをコピーしたものをセットするとほとんどエラーが出るようですので心配ありません。


★DIGAの電源投入時に

　　HDD異常検出の画面が表示され、

　　一旦コンセントを抜いて入れ直しリセットしてください。

というような内容の画面が出ることがあります。

このHDD異常検出画面より抜ける手順は

（1）一旦、コンセントを抜いて電源を切り、再度　付属のリモコンの番組表ボタンを押したまま電源を投入し起動させると番組表の画面が出ます。

（２）リモコンの戻るボタンを押して、通常画面に戻る


この後は正常に起動したときの手順で、HDDをフォーマットします。


６．追加説明

この作業を１度行うと、次回は保存してあるイメージファイルを使用して、手順４．から実施できます。

私の場合は、今回の試しの作業が成功したので、新たに Western Digital の 500GByte の新品HDDを購入し、再度入れ替え作業を実施しました。

TVS REGZA(東芝) の ブルーレイレコーダー
内臓HDD 交換方法

2023年4月現在の確認です。

殆どのメーカーはHDDに専用のファームウェアや識別子があり、簡単に内臓HDDを交換できないようになっています。

しかし唯一、TVS REGZA(東芝)は 普通に交換して初期化すれば動作します。

ネット上に多くの交換例がありますので、実施したい機種を検索すれば詳しく確認できます。


最大8TBのHDDと交換できるようです。


注意事項

交換手順（DBR-T101にて確認）

  1. 購入してまだ使用していない新品の商品の場合は、一度起動し初期設定を完了し、電源を落としておきます
  2. 裏面４か所と両側面２か所、合計６か所のネジを外します
  3. 前面側にツメがあるので後側からフタを少し持ち上げると、外装は簡単に取り外せます
  4. HDDの上部にフラットケーブルが通って邪魔になる場合は、端子近くの青いテープのような部分をひっぱると外すことができます
  5. HDDと本体を接続しているSATAコネクタを外します。
    左右に少しづつ揺するようにすると外しやすいと思います
  6. HDDを固定しているネジを4本外し取り出します
  7. HDDのケースのねじを4本外し、ケースを取り外します
  8. HDDのコネクタから、SATA部分の変換基板を引き抜きます
  9. 逆の手順で新しいHDDを取付けます
  10. このままの状態ではHDD残量は0時間と表示されます。
    リモコンの「設定メニュー」ボタンを押し、
    「本体設定」→「その他」→「初期化」→「すべての初期化」
    で一初期化を実行すると2分位で完了し電源が切れました
  11. 電源を投入し初期設定を実施すると完了です
  12. HDDが認識され使用できるようになります
  13. 以上で交換作業は終了です


　



　


　
